| 品牌上海渤工 | 型号Q941F-10C |
| 材质铸钢 | 连接形式法兰 |
| 结构形式浮动球球阀 | 3C阀门类别工业 |
| 公称通径DN15-DN250mm | 适用介质水、蒸汽、油品等 |
| 压力环境常压 | 工作温度常温 |
| 标准*** | 流动方向双向 |
| 驱动方式电动 | 零部件及配件配件 |
| 用途截止 | 类型(通道位置)二通式 |
| 作用对象泵 | 规格DN15-DN250 |
| 包装木箱、布袋 |
展开

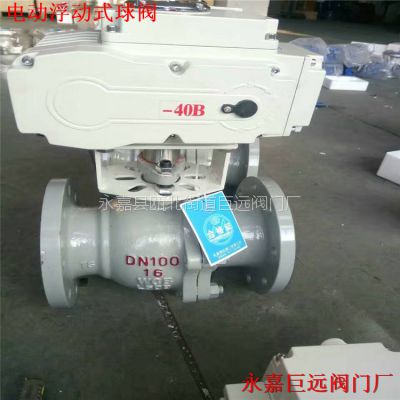

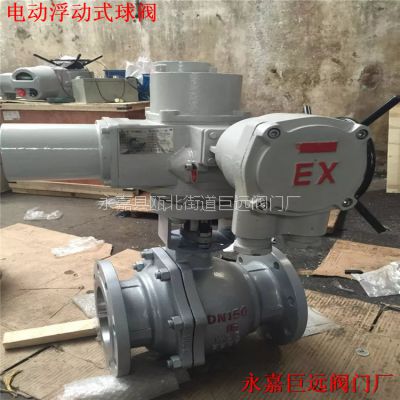

铸钢电动法兰球阀 Q941F-10C 电动温控球阀 浮动工业阀体
产品名称 | 电动法兰球阀 |
产品型号 | Q941F、Q941H、Q941Y、Q941W |
公称通径 | DN15-DN250 |
压力范围 | 1.0-6.4MPa |
阀体材质 | 铸钢、不锈钢304/316/316L |
PPD定位技术：
机械电气定位技术大多是使用拉簧对电位器滑动轴和机械采样齿轮进行简单的拉力固定。使用时间较长后，就会因长期的机械应力而产生严重的变形和磨损。从而大幅降低定位采样精度和寿命。
DDS开关调试技术：
DDS开关调试技术，直接式调试开关，改变了原来行业中电动阀，电动执行机构传统的繁琐调试步骤，直接简化到一步操作调试。旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准***一步到位！
产品参数：
工作电源：AC220V50/60HZ
公称通径：DN15-200
介质温度：-20℃至+350℃(+200℃特殊密封).
工作压力：PN16,PN25-PN40-PN64-PN100
输入信号：4-20mA输出信号：4-20mA
连接方式：法兰式
阀体材质：A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料：PTFE(常温)、特制PPL（高温）、金属密封（高温）
泄漏量：0符合ANSIB16.1045级标准
密封形式：弹性密封、***对位聚苯、硬质合金及工业陶瓷
适用介质：水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
防护等级：IP67
制造标准：JB/T8692-1998
制造标准：
电动球阀设计与制造标准：GB12237-89 AP16D
球阀法兰标准：JB79 GB9113 ANSIB16.5 JISB2212
结构长度：GB1221-89
检验标准：JB/T9092 API598
主要外形和连接尺寸：
1.6Mpa | ||||||||||
通径DN | L | D | K | D1 | n-φd | b | i | H | W | |
mm | m | |||||||||
15 | in | 130 | 95 | 65 | 46 | 4-φ14 | 14 | 2 | 190 | 196 |
20 | 1/2″ | 140 | 105 | 75 | 56 | 4-φ14 | 16 | 2 | 185 | 196 |
25 | 3/4″ | 150 | 115 | 85 | 65 | 4-φ14 | 16 | 2 | 210 | 196 |
32 | 1″ | 165 | 135 | 100 | 76 | 4-φ18 | 18 | 3 | 220 | 196 |
40 | 11/4″ | 180 | 145 | 110 | 84 | 4-φ18 | 18 | 3 | 230 | 196 |
50 | 11/2″ | 200 | 160 | 125 | 99 | 4-φ18 | 20 | 3 | 265 | 196 |
65 | 2″ | 220 | 180 | 145 | 118 | 4-φ18 | 20 | 3 | 300 | 255 |
80 | 21/2″ | 250 | 195 | 160 | 132 | 8-φ18 | 20 | 3 | 325 | 255 |
100 | 3″ | 280 | 215 | 180 | 156 | 8-φ18 | 22 | 3 | 350 | 255 |
125 | 4″ | 320 | 245 | 210 | 184 | 8-φ18 | 22 | 3 | 375 | 255 |
150 | 5″ | 360 | 280 | 240 | 211 | 8-φ22 | 24 | 3 | 420 | 255 |
200 | 8″ | 400 | 335 | 295 | 266 | 12-φ22 | 24 | 3 | 460 | 255 |
