型号：HLK-WR02 名称：串口WIFI路由服务器
首先它是一台WIFI无线路由器，它也是一台串口WIFI服务器，它还是一台支持远程控制的串口设备。
产品特点
1 带串口控制功能的无线路由器，可实现串口转WIFI、串口转以太网、以太网转WIFI。 2.全网独一无二的P2P功能，无需外网服务器，即可实现异地远程控制。
HLK-WR02是海凌科电子新推出的一款专业的串口无线路由器，为用户的串口设备通过WIFI或以太网传输数据提供了快速的解决方案。HLK-WR02是基于通用串行接口的符合网络标准的嵌入式模块，内置TCP/IP协议栈，能够实现用户串口、以太网、无线网（WIFI）3个接口之间的转换。通过HLK-WR02模块，传统的串口设备在不需要更改任何配置的情况下，即可通过Internet 网络传输自己的数据。为用户的串口设备通过网络传输数据提供完整快速的解决方案
典型应用
1 主动性串口联网
主动型串口设备联网指的是由设备主动发起连接，并与后台服务器进行数据交互（上传或下载）的方式。典型的主动型设备，如P0S机等，在每次刷卡交易完成后即开始连 接后台服务器，并上传交易数据。主动型串口设备联网的拓扑结构如上图所示。其中，后台服务器作为TCP Server端，设备通过串口服务器接入到网络中，并作为TCP Client端。
典型应用
2HLK-WR02串口服务器最基本的部网结构即为星型网络拓扑结构。此种网络拓扑结构 也是局域网中常见的一种网络拓扑结构。其主要特点是网络中的各工作站节点设备通过 一个网络集中设备（如集线器或者交换机）连接在一起，各节点呈星状分布。此种网络 结构在增减设备时比较方便。下图是星型网络的拓扑结构图：
1 产品综述
1.1 技术规格
表2-1 产品技术规格
基本参数
网络标准
无线标准：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b
有线标准：IEEE 802.3、IEEE 802.3u
无线传输速率
11n:最高可达150Mbps 11g:最高可达54Mbps 11b:最高可达11Mbps
信道数
1-14
频率范围
2.4-2.4835G
发射功率
12-15DBM
接口
2个以太网口、1个串口、1个5V电源输入接口
天线
天线类型
外接6DB棒状天线或外置2DB棒状天线（二选一）
功能参数
WIFI工作模式
无线网卡STA/无线AP/无线路由器
WDS功能
支持WDS无线桥接
无线安全
无线MAC地址过滤
无线安全功能开关
64/128/152位WEP加密
WPA-PSK/WPA2-PSK、WPA/WPA2安全机制
网络管理
远程Web管理
配置文件导入与导出
WEB软件升级
串口转网络
最高传输速率
230400bps
TCP连接
最大连接数>20
UDP连接
最大连接数>20
串口波特率
1200~230400bps（支持非标准波特率）
其它参数
状态指示灯
状态指示
环境标准
工作温度：-20-70℃
工作湿度：10%-90%RH（不凝结）
存储温度：-40-80℃
存储湿度：5%-90%RH（不凝结）
其它性能
频段带宽可选：20MHz、40MHz，自动
它具有全套的路由器功能
- 支持AP（无线接入点）、Client（无线客户端）、Repeater（无线中继）、Bridge（无线桥接）、Router（无线路由）五种工作模式
- AP模式—— 默认工作模式。该模式下设备是一个无线接入点，支持即插即用，无需配置。
- Router模式—— 该模式下设备就相当于一个无线路由器，有线接口作为WAN，无线为LAN。多个无线客户端可以共享一条宽带线路上网。
- Repeater模式 ——利用设备的无线接力功能，实现无线信号的中继和放大，并形成新的无线覆盖区域，最终达到延伸无线网络的覆盖范围的目的。
- Bridge模式—— 利用设备的桥接功能，首先RM04与前端无线网络建立无线连接，然后自身发出无线信号，形成新的无线覆盖范围，可以有效的解决信号弱及信号盲点等无线覆盖问题。
- Client模式 ——在此模式下工作的AP对于主AP来说是无线客户端，相当于无线网卡。

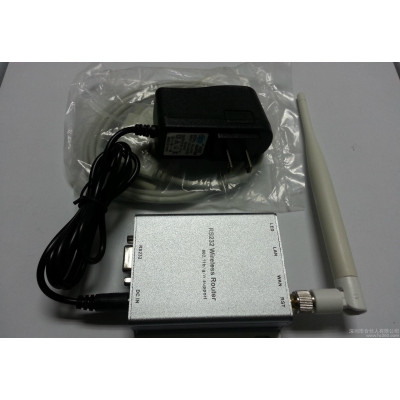

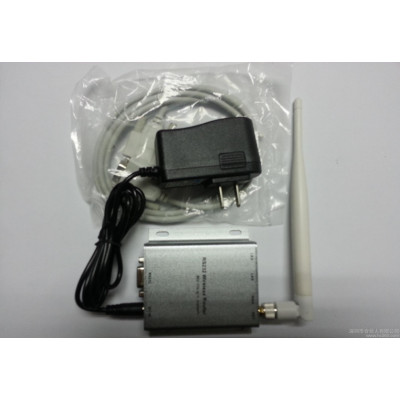

产品清单：
WR02主机+天线+电源+网线+串口线
