供应福禄克网络LinkIQ? 智能链路通线缆 +网络测试仪、线缆测试仪

产品亮点：

值得您信赖的线缆测试。  您所需的网络测试。

通过基于频率的测量，测量高达 10 千兆网络容量

通过提供已连接交换机信息（交换机名称、端口号和 VLAN 信息）排除活动网络故障

通过交换机协商和 PoE 负载测试安装 PoE 设备，并排除故障

图形化布线图和长度测试，以识别布线安装时发生的常见故障

通过 linkWare? PC 报告记录工作

支持所有工业以太网协议（EtherNet/IP、PROFINET、EtherCAT 等）

工业以太网套件支持工业连接器 （M8D、M12D、M12X）

特性：

linkIQ 能够测量长达 1000 英尺（305 米）的长度，并提供到开路、短路和无端接线缆等故障位置的距离。远程 ID 可用于线缆对布线图，有助于识别错线和串绕。linkIQ 的主要线缆测试功能是线缆性能测试，用于判断是否符合 10base 到 10Gbase（10 Mb/s 到 10 Gb/s）的带宽布线。它通过基于频率的测量方法执行这些测试。使用基于 IEEE 标准的测量方法可确保测试的链路满足性能要求，而传输测试仪只能证明特定测试设备可以通过链路进行通信。

操作员可以设置从 10 Mb/s 到 10 Gb/s 的性能要求，简单地指示合格/不合格。

线缆测试（无远程连接）显示每根线缆的长度和线对。

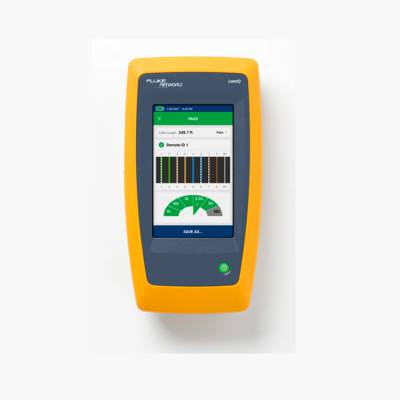

远程线缆测试显示远程 ID 号 5、每根线缆的长度和线对，以及以及高达 10 Gb/s 的线缆性能。

远程线缆测试显示远程 ID 号 1、每根线缆的长度和线对以及高达 2.5 Gb/s 的线缆性能，但由于用户设置的 10 Gb/s 性能限制，测试失败。

除了强大的线缆测试功能外，linkIQ 还提供关于连接交换机的详细信息。linkIQ 与交换机协商，确定通告数据速率（高达 10Gbase-T）半/全双工识别、交换机名称、端口号和 VLAN 信息

交换机端口测试显示端口号、交换机名称和端口 VLAN 以及公告的速度和双工设置。 向下滚动以显示以太网供电设置。

尽管以太网供电使安全摄像头和接入点等设备的安装变得更加简单，但根据太网联盟对 800 多名安装人员、集成商和***终用户的调查发现，五分之四的受访者在集成 PoE 系统时遇到困难。 其中一部分原因可以追溯到 IEEE 提供三个 PoE 标准，术语“PoE”未注册，以及各种不符合标准的实施。

为了简化 PoE 安装和故障排除流程，linkIQ 显示提供电源的线对，包括用于实施双重签名的不同功率等级和线对。 此外，linkIQ 实际上将在连接处施加负载，以确保公告的功率实际上通过交换机跨布线基础设施提供。

交换机端口以太网供电设置显示使用的线对、可用功率和等级以及负载下 PoE 测试的结果。

linkIQ 为其所执行的测试提供***记录功能。 测试仪中***多可存储 1,000 个带有描述性名称的结果，并可以恢复。 测试名称和编号随着每个名称的保存而自动增加（“附件 B-1”、“附件 B-2”、“附件 B-3”等），从而节省了按顺序测试线缆的大量时间。

报告数据可导出至 PC 以作记录之用。 linkIQ 使用 Fluke Networks 的报告软件 linkWare? PC，该软件支持 20 年前的各类测试仪，是业内拥有数万活跃用户的实际报告解决方案。linkWare 可用于存储结果以及生成 PDF 报告。

使用 linkWare PC 生成 PDF 测试报告。

linkIQ 与今天的智能手机一样，基于手势触摸屏，几乎占据了整个设备的表面。 这样可以轻松显示大量信息，并提供滑块和全键盘等清晰和简单的控件。尽管 linkIQ 可以执行各种测试，但用户界面经过简化，因此具有单一的测试功能。 所显示的结果完全取决于连接至设备单个“RJ-45”连接器的内容。单个 USB-C 端口可连接计算机，以便将来进行软件更新、报告和为设备充电。和 Fluke Networks 的其他产品一样，linkIQ 在我们的环境实验室经过设计和测试，以确保其坚固性，包括振动、温度、湿度、静电放电及跌落测试。

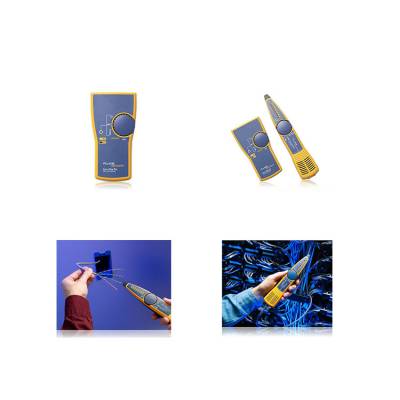

生成与 IntelliTone? 探头或 Pro3000? 兼容的模拟或数字音频，以协助在墙壁或电信机房内定位线缆

交换机上的端口灯闪烁，有助于识别已连接的交换机端口

与 MicroScanner? PoE 远程服务集标识符兼容，用于以太网插座识别

触敏手势显示

可充电锂离子电池

使用 linkWare? PC 通过 USB-C 轻松完成功能和网络测试升级

通过标准 USB-C 端口充电

•

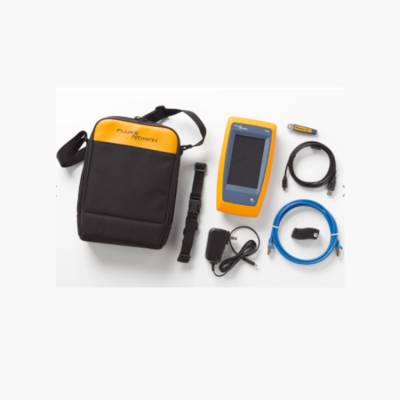

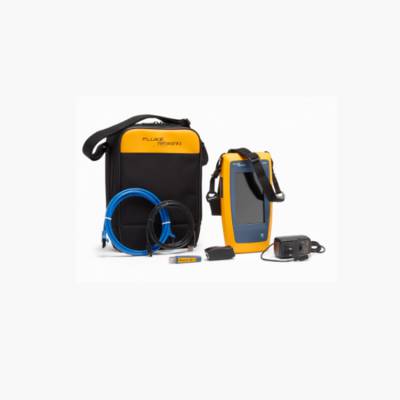

  LIQ-100 包含 linkIQ 主机和附件。


•
