安科瑞通信基站电源管理系统
1、概述
通信基站的建设是我国通信运营商投资的重要部分，随着我国通信事业的蓬勃发展，运营商建设的各类通信基站、局站、主站成倍增加，通信机房用电量不断飙升。通信基站智能化的监控，成本的精细控制已成为各运营企业的研究方向。通信电源作为通信系统的“心脏”，在通信局(站)中具有***的重要地位。电子信息系统机房担负着为各类国家机关和企业的信息传输与存储的重任。因此保证关键电力的安全、稳定、可靠是保证正常通信***的坚实基础。
安科瑞凭借多年运行维护管理系统实施的经验，结合对基站设备运行的了解，推出了集通讯机房设备能耗监测、电池在线监测、空调控制、通风节能控制、移动油机智能调度、开关电源模块控制、动力环境监控于一体的基站运行管理系统。该系统可在节省投资的基础上限度的通过动力、空调及环境设备的电能管理来达到节能减排效果。
根据《YD/T 944-2007通信电源设备的防雷技术要求和测试方法》要求，系统采用的监控仪表专设防雷电路，满足M型防雷电源设备技术要求。
2、参考标准
YD/T 585-2010 通信用配电设备
YD/T 944-2007 通信电源设备的防雷技术要求和测试方法
YD/T 1051-2000 通信局（站）电源系统总技术要求
DL/T 856-2004 电力用直流电源监控装置

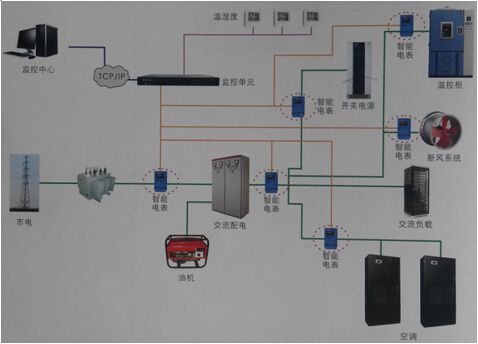

3、系统组成
4、典型应用
5、系统选型
|
应用场合 |
产品图片 |
型号 |
主要功能 |
|
|
电源进线 |
|
AMC16-E3(4) |
三相U、I、kW、kVar、kWh、kVarh+2路DI+1路DO+1路RS485/Modbus协议 |
|
|
AMC16-E3(4)S |
三相U、I、kW、kVar、kWh、kVarh、(市电/油机电能分开计量)+2路DI+1路DO+1路RS485/Modbus协议 |
|||
|
AMC16-E3(4)A |
三相U、I、kW、kVar、kWh、kVarh+2路DI+1路DO+1路RS485/Modbus协议，专设防雷电路，防雷能力5kA |
|||
|
交流分支回路 |
多回路监测 |
|
AMC96-3E3 |
三相电流、电压、有功功率、无功功率、有功电能、无功电能+2路DI+1路DO+1路RS485/Modbus协议，电流输入20mA |
|
|
AMC16MA |
测量三相总进线的母线U+2 路三相进线的I、kW、kVar、kWh、kVarh、cosΦ+36 路单相出线(12 路三相)的I、kW、kVar、kWh、kVarh、cosΦ+1路开关量输出+1 路RS485/Modbus协议 |
||
|
AMC16MAH |
测量三相总进线的母线电压+2路三相进线的I、kW、kVar、kWh、kVarh、cosΦ+36 路单相出线(12 路三相)的I、kW、kVar、kWh、kVarh、cosΦ+1路开关量输出+1路RS485/Modbus协议，测量进线电压、进线电流、出线电流2-15分次谐波和总谐波，与互感器AKH-0.66W-12 100/20mA配合使 |
|||
|
|
AMC16MH |
测量3相进线的母线电压+2路三相进线及84路单相出线（28路三相）的电流、有功功率、无功功率、有功电能、无功电能、需量、2~15分次及总谐波+2路开关量输出+1路RS485/Modbus协议+4路DI输入+零地电压检测+零序电流检测，与互感器排AMC16MH-CT配套使用 |
||
|
|
AMC16Z |
测量三相总进线的母线U+1路三相进线的I、kW、kVar、kWh、kVarh、cosΦ+21路单相出线(7路三相)的I、kW、kVar、kWh、kVarh、cosΦ+1路开关量输出+1路RS485/Modbus协议+21路有源开关量输入(AC220V)+1路无源开关量输入 |
||
|
AMC16ZH |
测量三相总进线的母线电压+1路三相进线的I、kW、kVar、kWh、kVarh、cosΦ+21路单相出线(7路三相)的I、kW、kVar、kWh、kVarh、cosΦ+1路开关量输出+1路RS485/Modbus协议+21路有源开关量输入(AC220V)+1路无源开关量输入，测量进线电压、进线电流、出线电流2-15分次谐波和总谐波，与互感器AKH-0.66W-12 100/20mA配合使用 |
|||
|
|
AMC16B |
9个单相回路或3个三相回路的母线U、I、kW、kVar、kWh、kVarh、cosΦ等参数，1路RS485/Modbus协议 |
||
|
单回路监测 |
|
DDSF1352-C |
单相I、U、kWh、kVarh、7位宽温型LCD显示，脉冲输出、RS485/Modbus协议 |
|
|
DDSD1352-C |
单相U、I、kW、kVar、kVA、Hz、cosΦ、可编程、RS485/Modbus协议 |
|||
|
|
DTSF1352-C |
三相电流、电压、电能计量、7位宽温型LCD显示，脉冲输出、RS485/Modbus协议 |
||
|
DTSD1352-C |
三相U、I、kW、kvar、KVA、kWh、kvarh、Hz、cosΦ、四象限电能、RS485/Modbus协议 |
|||
|
直流分支回路 |
多回路监测 |
|
AMC16MD |
测量直流母线电压+42路直流的出线电流、有功电能+1路开关量输出+1路RS485/Modbus协议 |
|
单回路监测 |
|
PZ72L-DE/C |
直流(U、I、kW、kWh)、RS485/Modbus协议、电压输入DC0-1000V、电流输入(分流器75mV)/(霍尔元件0-20mA/4-20mA/0-5V/0-10V等)、辅助电源DC36-48V/DC110-350V/AC85-265V、LCD显示 |
|
|
开关量检测 |
|
AMC16K |
38路有源开关量输入(AC220V)、4路无源开关量输入、1路开关量输出、1路RS485/Modbus协议 |
|
|
配套附件 |
|
AKH-0.66W-12 |
电流规格100A/20mA，内孔径12mm |
|
|
AKH-0.66W-12B (防开路) |
||||
|
|
AKH-0.66-K-Φ20 |
开口式互感器10-100A/20mA |
||
|
|
AKH-0.66Z |
组合式电流互感器，电流规格5-200A/5A、5-200A/1A、5-200A/50mA，内孔径20mm |
||
|
|
AHBC-LTA-100A |
霍尔传感器100A/50mA |
||
|
|
AMC16MH-CT |
互感器排，配套AMC16MH主体使用，每排固定安装有21个50A/20mA互感器 |
||
