智能监控系统在智能楼宇中应用

　　1、前端系统

　　前端设备包括：网络摄像机、编码器。

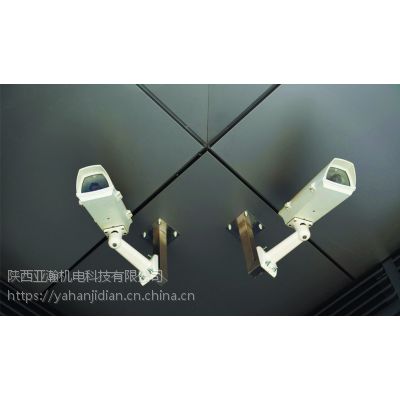

　　前端摄像机，通过楼层水平弱电线槽，线槽连接到弱电间，编码器与楼层交换机等设备放置在楼层弱电间。监控资源在各楼层弱电间汇聚后，通过垂直干线汇聚到监控中心，在中心部署管理平台、磁盘阵列、解码上墙设备。

　　编码器接入摄像机和设备的视音频信号，并将其转换压缩为数字信号传送到监控中心。支持移动侦测报警，支持通过RS485口对云台、球机的控制，支持接入对讲设备和报警输入输出设备，满足监视监听、云镜控制、对讲和报警接收联动的基本需求。支持实时流和存储流双流输出，支持端到端的IPSAN架构网络存储，同时支持本地缓存，当网络故障时可以保存图像信息。针对室内室外应用场景和单路、多路汇聚需求可以采用不同的网络摄像机或者编码器产品，在室内较小场景下的应用可以采用标清设备，例如楼梯间、电梯口、转角等范围不大的场景；而在室外或者室内较大场景下，应采用高清设备，例如大厅、走廊、停车场等。　

2、楼宇监控的辅助系统

　　报警系统

　　前端摄像机、编码器提供报警通道，报警设备通过报警通道传到监控中心，在后台进行软件融合。报警发生时，进行联动，摄像头转到报警区域，报警区域主画面弹出，进行相关录像存储，管理平台进行实时告警。

　　门禁系统

　　门禁系统是一套相对独立的系统，其所有应用和功能均独立工作，但是管理计算机需要与监控管理平台实现信息的交互。当门禁系统前端产生告警（如：有人刷卡），通过门禁控制器，上报门禁管理终端；门禁管理终端在进行本系统功能处理前，将告警信号通过网络，发给监控管理平台；监控管理平台启动视频系统告警预案，如：将摄像机调整到预定位置，启动告警录像，并进行声光报警等操作。现有的监控管理平台会支持多种协议的告警接入，如SNMP、SIP等。

　　前端设备和服务器通过上报告警给监控管理平台，由监控管理平台统一将告警入库，并进行中心告警联动。

　　辅助系统与监控系统的联动应用

　　保证建筑物内的安全，避免不相干人员的涌入，关键是做好门卫工作。传统的门卫管理，由于住户较多，所以难免会出现管理上的漏洞。而全新的监控技术，将每一个内部用户的信息采集汇总在特制卡内，用户只要在出入之时在仪器上刷卡，就能实现身份的智能认证。同时特殊情况下，没有及时关闭门还能够得到智能提醒，这样更***了建筑物的内部安全性。监控系统的门禁管理系统与公安局的报警系统相连接，对误闯的人员进行紧急报警，提高了出警的速度。

　　3、监控中心

　　管理平台

　　监控中心的核心设备包括视频管理服务器、数据管理服务器、网络存储设备、电视墙设备。视频管理服务器提供全系统的认证、管理、配置、控制、报警等服务，视频管理服务器同时作为系统的WEB服务器，供WEB客户端访问，需要支持***完善的看、控、存、管、用业务。数据管理服务器主要提供对IPSAN等存储设备的统一管理、配置和提供VOD点播服务。

      网络存储

　　针对网络存储需求配置存储盘阵，允许前端网络摄像机或编码器通过iSCSI协议将压缩的数字视频信息以裸数据块的方式写入网络存储中。

　　电视墙

　　中心可以配置解码器，接收WEB客户端通过视频管理服务器发来的指令，实现将前端网络摄像机及编码器传送过来的压缩图像还原解码成模拟图像接入中心电视墙，通过客户端的灵活控制和系统报警联动，实现数字矩阵的功能。

　　4、网络组成

　　传统网络采用三级组网方式，虽然提高了核心设备端口利用率，但在形成带宽收敛的同时，也增加了网络延时节点，不符合安防监控网络级联数越少越好的需要。***的网络设备天然具有较强的组播复制能力，弃置不用，反而在监控系统中增加流媒体服务器去复制媒体流，既未充分利用资源、重复投资，又形成性能瓶颈、单点故障，得不偿失。

　　结语

　　安防监控系统与智能楼宇的密切结合，为整个建筑提供了安全、侵入报警、出入门控制管理，从各个方面***地保护了楼宇安全。随着视频监控技术的不断成熟，以及应用实践的拓展，安防监控系统还将更***的应用在智能楼宇管理当中，通过监控系统的完善，能够***提高建筑的安全性，给人们营造一个更良好的生活空间。

综合布线系统

分成六个子系统：工作区子系统、配线(水平)子系统、管理子系统、干线（垂直）子系统、设备间子系统、建筑群子系统

一、工作区子系统

目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。由信息插座、插座盒、连接跳线和适配器组成。工作区子系统的设计主要考虑信息插座和适配器两个方面。

（1）信息插座：信息插座是工作站与配线子系统连接的接口，综合布线系统的标准IO插座即为8针模块化信息插座。安装插座时，还应该使插座尽量靠近使用者，还应该考虑到电源的位置，根据相关的电器安装规范，信息插座的安装位置距离地面的高度是30~50cm

（2）适配器：工作区适配器的选择应符合以下要求：在设备连接处采用不同 的信息插座时，可以用***电缆或是适配器；在单一信息插座上进行两项服务时，应该选用“Y”型适配器；在配线子系统中选用的电缆类型不同于设备所需的电缆类型，也不同于连接不同信号的数模转换或数据速率转换等相应的装置时所需的电缆类型，应该采用适配器；根据工作区内不同的电信终端设备可配备相应的终端匹配器。

二、水平子系统

水平子系统也称为配线子系统。目的是实现信息插座和管理子系统（跳线架）间的连接，将用户工作区引至管理子系统，并为用户提供一个符合***，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备，并根据速率要去灵活选择线缆：在速率低于10Mbit/s时一般采用4类或是5类双绞线；在速率为10~100Mbit/s时一般采用5类或是6类双绞线；在速率高于100Mbit/s时，采用光纤或是6类双绞线。

配线子系统要求在90m范围内，它是指从楼层接线间的配线架至工作区的信息点的实际长度。如果需要某些宽带应用时，可以采用光缆。信息出口采用插孔为ISDN8芯（RJ-45)的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。配线子系统***常见的拓扑结构是星形结构，该系统中的每一点都必须通过一根独立的线缆与管理子系统的配线架连接。

三、管理子系统

本子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。

四、垂直干线子系统

目的是实现计算机设备、程控交换机（PBX）、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和光缆。

干线的通道包括开放型和封闭型两种。前者是指从建筑物的地下室到其楼顶的一个开放空间，后者是一连串的上下对齐的布线间，每层各有一间，电缆利用电缆孔或是电缆井穿过接线间的地板，由于开放型通道没有被任何楼板所隔开，因此为施工带来了很大的麻烦，一般不采用。

五、设备室子系统

本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。设备包括计算机系统、网络集线器（Hub）、网络交换机（Switch）、程控交换机（PBX）、音响输出设备、闭路电视控制装置和报警控制中心等。

六、建筑群子系统

该子系统将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成，常用介质是光缆。

建筑群子系统布线有以下三种方式：

（1）地下管道敷设方式：在任何时候都可以敷设电缆，且电缆的敷设和扩充都十分方便，它能保持建筑物外貌与表面的整洁，能提供的机械保护。它的缺点是要挖通沟道，成本比较高。

（2）直埋沟内敷设方式：能保持建筑物与道路表面的整齐，扩充和更换不方便，而且给线缆提供的机械保护不如地下管道敷设方式，初次投资成本比较低。

（3）架空方式：如果建筑物之间本来有电线杆，则投资成本是***的，但它不能提供任何机械保护，因此安全性能较差，同时也会影响建筑物外观的美观性。

安防楼宇电话系统

集团电话有模拟集团电话、数字集团电话两种。

功能主要有以下：

分机话务处理：

转接电话、代接电话、保留电话、遇忙转接、无人接听转移、无应答转移、免打扰、经理秘书、会议等基本的应用功能。

中继话务处理：

中继呼入的应答模式、振铃分机的设定等。

话务控制管理：

限拨号码、限制呼出等级、呼出记录、呼的的路由选择、记录话单、控制费用等。

语音提示处理：

呼入引导处理直拨分机、分机忙、无人接听等状态提示，甚至留言。

网络电话处理：

基以太网宽带技术的网络电话应用（VOIP）。

数字中继处理：

E1，30B+D等专线语音电话业务的接入组建模块局、企业虚拟网等。

根据应用侧重点不同 可将集团电话组建成：普通办公通讯系统、客服呼叫中心系统、应急调度系统、工厂生产通信系统、酒店客房通信系统。

集团电话外线： 集团电话外线指接入集团电话中的外线总数;分机是您为员工所安排的的电话数量。

安装集团电话的好处：内部之间的通话可以不经过上级市话局，从而减轻了市话局及其到用户交换

机中继线的话务量和投资。安装集团电话设备，为贵公司每一名员工安排一部分机，外线打入由前

台（或电脑话务员）进行信息处理，这样在节约费用的同时，对于外线打入者也会以***快的速度与要

联系的人联系上。如没有安装集团电话，这样您很可能失掉了一次在***时间与您客户联系的机会；

这项工作交给集团电话来处理，在分机占线或无人接听时集团电话会按您的需要把电话转到另一处分

机；如您安装了语音信箱设备，会把此电话转到您自己的信箱中让客户留言。多种情况下您对直线电

话的管理只能凭借您员工的自觉性，话费管理也是集团电话的一大功能：它会按您的安排为每一分机

安排一个密码，如果您离开座席，不知道密码的人无法使用您的分机。安装计费功能后您也可对电 话费用管理提出您新的看法来。计费系统会告诉您哪一位员工所打的电话费用***多或***少，打出的电 话号码及总费用。

集团电话的品牌

AVAYA、松下、西门子、NEC、国威、***、中联

用户进入市话网的方式

用户进入市话网的方式有以下几种：

半自动入网方式

在这种方式下，用户交换机的分机用户呼叫市话局外线用户时，可自动拨号，外线用户呼入本用户交换机的分机用户时，则要由话务员人工代拨。目前，在我国多数采用这种入网方式，优点是节省电话数量，缺点是对长途自动化和计费不利。

全自动入网方式

在这种方式下，用户交换机的呼出和呼入是全自动的，不需经话务员人工转接。呼出时，只要听用户交换机一次拨号音就够了，外线用户拨入用户交换机的分机用户时拨

市话网同等位数的号码，而且直接自动拨入，有利于长途自动化和自动计费。

接入集团电话中常用外线种类：

1. 普通外线：电话局普通局用线。

2 .普通中继线：与普通局用线相同，但可自动联选。

3 .ISDN线路：***通（ISDN）线路。

4 .E&M专线：各地电话系统联网专线。

5 .一号通 ：使用电话局普通用线，可以将若干条线路绑定在一起，实现自动联选，形成普通中继线的功能。
