一、仪器概述

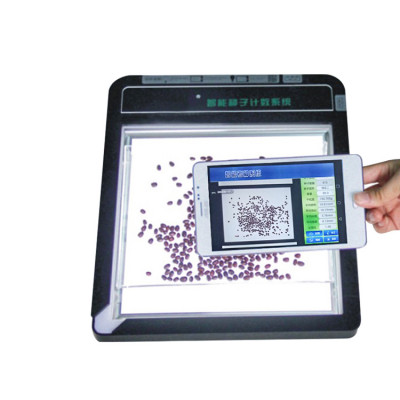

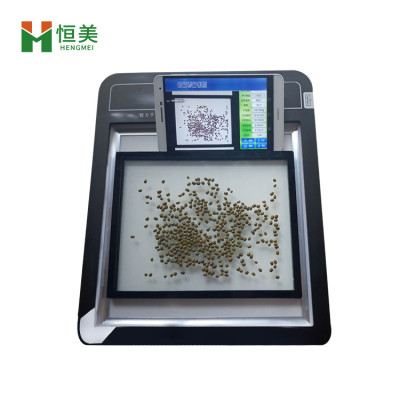

稻麦考种系统是由两部分组成：背光装置和装有嵌入式软件的平板。背光装置采用的是高亮LED灯，外边框是亚克力材料制作而成。软件采用先进的图像处理技术，根据距离变换原理、形态学、凹点切分等技术综合设计的一款嵌入式软件。该设备主要应用在农业领域的田间作物测产及考种等，通过摄像头拍摄的照片，软件自动计算种子数量，种子的面积、周长、长度、宽度、长宽比等数据，根据天平所得的重量与种子的数量自动计算出千粒重；以列表和图形的方式输出结果，便于用户查看与分析研究。本产品也可以手动对作物种子数量修正以确保计数精度、对数据进行保存，并且可以查看数据报表，可以将数据以Excel格式导出到计算机，或者通过WiFi数据上传到仪器云数据管理软件从而实现数据统计，分析智能化。
二、功能特点
1.安卓系统具有操作简洁化，应用人性化、智能化和可升级化等优点
2.可实现对农作物种子图像识别数量、重量、千粒重、面积、周长等数据，保存，通过USB数据线与计算机通讯，自动形成Excel表格，同时数据可以上传到计算机后本地查看分析。
3.可以直接通过拍照实现种子数量计算，手动输入重量计算出千粒重以及面积、周长、长、宽、长宽比，而且具有手动修正功能，确保数粒、重量精度更高
4.背光装置采用的是高亮LED灯在电源驱动下，在纳米导光板及反光材料的作用下，使得背光清晰，种子在上面无阴影， 亚克力外边框，外形美观。
三、技术参数
背光装置
背光灯源
高亮LED灯
电源接口
DC-2.1
标准电源
DC5V5A
供电范围
DC5~12V
外壳材质
亚克力外壳，材质具有化学稳定性
装置尺寸
388*328*39(L*W*H)
透明盘尺寸
260*205*15(L*W*H)（包含限位板）
重量
2.2kg
平板
软件系统
Android5.1.1以上
尺寸
7寸
后置摄像头
1300万
分辨率
1200*1920
长宽比
16:10
内存
8G，可插内存扩展
网络接口
WiFi/ 3G
标准电源
DC5V1A
系统参数
适用范围
稻谷类和小麦类
数粒范围
50~1500
数粒精度
圆形种子±1‰，长形种子±5‰（适用1000颗以上种子）
数据精度
平均面积、平均周长、平均长度、平均宽度等误差≦5%
四、注意事项
1. 使用前应确认透明盘表面干净无杂质及无明显污渍，使用的种子干净无杂质。
2. 透明盘种子尽量避免紧挨、靠近边框，种子应分散平铺在透明盘中，不可重叠，拍照计数必须配合限位板使用。
3. 平板拍摄范围需把透明盘内框黑边拍摄进去。
4. 使用平板拍照前，应打开背光装置灯，关闭摄像闪光灯，并确保软件使用的拍摄分辨率为13M分辨率。
5. 测量时，应严格按照说明书中正确的设备使用方法操作及拍照方式拍照。
6. 使用修正功能时，先把图片拉伸放大，观察并手动标记错误的地方进行修正，然后保存数据。
7. 数据导出文件命名时，请勿命名已存在的文件名，否则会覆盖数据。
8. 为确保正常使用，请勿卸载平板中的稻麦考种系统软件，也不要清除应用软件的数据。
9. 实验结束后应立即关闭背光装置开关及平板电源，取下电源适配器插头，并将所有配件放回包装箱中。
10. 测量时如果平板倾斜、拍照清晰度不够、阳光或灯光直射等会影响测量结果，测量应避免外界光源对其造成干扰。
11. 设备长期不使用或超出设备工作环境要求时必须断电，以免影响设备使用寿命及设备安全。
12. 为避免造成电池损坏及寿命，若超过1个月未使用设备，必须及时对电池进行充电或使用设备。
