智能一体化电动蝶阀 智能型电动球阀

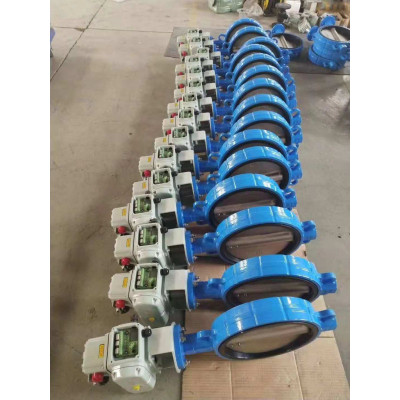

电动蝶阀属于电动阀门和电动调节阀中的一个品种。电动蝶阀连接方式主要有：法兰式和对夹式；电动蝶阀密封形式主要有：橡胶密封和金属密封。电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀，控制阀和止回阀。附带手动控制装置，一旦出现电源故障，可以临时用手动操作，不至于影响使用。

中文名

电动蝶阀

外文名

ElectronicButterfly Valve

连接方式

法兰式和对夹式

特    征

简单、体积小、重量轻、操作方便

阀体材质

铸铁、球墨铸铁、铸钢、不锈钢

阀板材质

304、316、316L、尼龙板、铝青铜

压力等级

1.0MPa 、1.6MPa

结构形式

法兰，对夹

电压范围

AC220V/110V/380V/24V

温度范围

-30～130℃

公称通径

50-1200mm

密封阀座

NBR、EPDM、PTFE

简介

随着电动阀门的发展，国内外有很多知名阀门企业生产电动阀门，电动蝶阀是工业自动化控制领域中的重要执行单元。它属于电动阀门和电动调节阀中的一个品种。广泛用于纺织、电站、石油化工、供热制冷、制药、造船、冶金、轻工、环保等领域。该产品可用做管道系统的切断阀，控制阀和止回阀。完整的手动控制装置，电动或气动传动装置，可以满足不同工况具体条件。符合最严格的质量要求，能够非常持久的应用。特别是在冶金钢铁，船舶行业，有着非常高的知名度。

电动蝶阀适用于需要流量调节的场合。由于蝶阀在管路中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。 蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理最适合制作大口径阀门。当要求蝶阀作控制流量使用时，最重要的是正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。 中线蝶阀通常，在节流、调节控制与泥浆介质中，要求结构长度短，启闭速度快（1/4转）。低压截止（压差小），推荐选用蝶阀。在双位调节、缩口地通道、低噪声、有气穴和气化现象，向大气少量渗漏，具有磨蚀性介质时，可以选用蝶阀。在特殊工况条件下节流调节，或要求密封严格，或磨损严重、低温（深冷）等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置地三偏心或双偏心地专用蝶阀。

结构特性

1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能
2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,
3.蝶板与密封圈之间不存在相卡现象.
4.阀门的密封性能不受温度变化的影响.
5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是本质火灾安全型.

蝶阀1、启闭方便迅速、省力、流体阻力小，可以经常操作。 2、结构简单，体积小，重量轻。 3、可以运送泥浆，在管道口积存液体最少。 4、低压下，可以实现良好的密封。 5、调节性能好。
蝶阀的选用
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

特点

（1）采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

（2）密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。

（3）橡胶密封圈既可位于阀体上，也可位于蝶板上，可适用不同特点的介质，供用户选择。

（4）蝶板采用框架结构，强度高，过流面积大，流阻小。

（5）整体烤漆，能有效防止生锈且只要更换密封阀座密封材料，就可使用于不同介质。

（6）本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响。可在任何方向安装。

（7）具有体积小，重量轻，性能可靠，配套简单，流通能力大，特别适合于介质是较洁净液体和气体。

电动蝶阀概述：
电动蝶阀是以电动执行器与蝶阀结合而称谓，相同需要的扭力配置以符合国际通用的ISO5211连接标准平台以及互为的±5°微调，而达到精密协和。

执行器，电动执行器90°120°180°270°旋转角行程扭力控制分为开关无源触点反馈型/智能调节型，特殊环境防爆、隔爆型。硬质铝合金壳体 执行电源DC24v 、AC220v、AC380v等可选。内置过热保护、中控反馈信号，指示器透视窗口，附带断电应急手动装置 防护等级IP67 底部安装尺寸符合ISO5211/DIN3337国际标准 适应环境温8℃，环氧树脂涂层。详细数据由供应商另行提供。

分类

常用的电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。对夹式电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

工作原理

电动蝶阀

工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

应用领域

广泛应用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业的工业过程自动控制系统中。
??电动蝶阀适用于暖通与制冷行业，同时亦可用于工业领域、一般服务领域与水处理。

优点

1、电动蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。

2、电动蝶阀结构简单，体积小，重量轻。

3、电动蝶阀可以运送泥浆，在管道口积存液体最少。

4、电动蝶阀低压下，可以实现良好的密封。

5、电动蝶阀调节性能好。

安装与维护

1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
