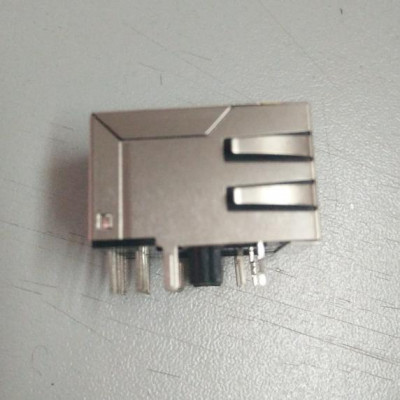

兴伸RJ45插座/网络滤波器/连接器TAB-DOWN系列/1000M带弹带不规则灯产品RJ45连接器网络插座网络接口母座

我司供应RJ45网络插座，此款TAB-DOWN系列。

详细电气参数；

  1.0 圈比:(P1~P2):(J1~J2)                :1:1±3%              (P3~P4):(J3~J6)                 :1:1±3%

              (P7~P8):(J4~J5)                 :1:1±3%

               (P9~P10):(J7~J8)                :1:1±3%

  2.0 电感:(P2~P3)                            :350uH 最小 测试条件0.1V,100KHZ,外加8mADC

              (P4~P5)                             :350uH 最小 测试条件0.1V,100KHZ,外加8mADC

               (P6~P7)                             :350uH 最小 测试条件0.1V,100KHZ,外加8mADC

               (P8~P9)                            :350uH 最小 测试条件0.1V,100KHZ,外加8mADC

  3.0 漏感:P1~P2(短接J1-J2)               :0.35uH ** 测试条件0.1V,1MHZ

               P3~P4(短接J3-J6)              :0.35uH ** 测试条件0.1V,1MHZ

              P7~P8(短接J4-J5)              :0.35uH ** 测试条件0.1V,1MHZ

               P9~P10(短接J7-J8)              :0.35uH ** 测试条件0.1V,1MHZ

  4.0 匝间电容:(P1~P2):(J1~J2)          :35pF ** 测试条件0.1V,100KHZ

                     (P3~P4):(J3~J6)          :35pF ** 测试条件0.1V,100KHZ

                     (P7~P8):(J4~J5)          :35pF ** 测试条件0.1V,100KHZ

                     (P9~P10):(J7~J8）          :35pF ** 测试条件0.1V,100KHZ

  5.0直流电阻:(J1~J2)/(J3~J6) /(J4~J5)/(J7~J8)           :1.2 欧姆 **   6.0返回损耗:1MHZ TO 30MHZ            :-18dB 最小                     30MHZ TO 80MHZ          :-12dB 最小

  7.0耐压:       (P1~P2):(J1~J2)            :2250VDC  0.5mA

                     (P3~P4):(J3~J6)            :2250VDC  0.5mA

                     (P7~P8):(J4~J5)            :2250VDC  0.5mA

                     (P9~P10):(J7~J8)            :2250VDC  0.5mA

  8.0插入损耗:100KHZ TO 80MHZ           :-1.1dB **   9.0串扰: 1MHZ TO 100MHZ                  :-35dB 左右   10.0共模抑制: 30MHZ TO 100MHZ         :-30dB 左右
