BUS CABLE CC-LINK通信网络电缆线 cclink通讯线3cx20awg cclink网络电缆

BUS CABLE CC-link通信网络电缆线 cclink通讯线3cx20awg cclink网络电缆

工业通讯总线电缆

BUS CABLE CC-link 3X1XAWG20 PVC 110ohm

产品应用

CC-link总线系统，用于传感器和推进器的测试，可高速处理控制及信息数据，适用于汽车行业，酒店监控等场所。适用于固定应用以及偶尔移动。

支持10Mbps高速传输，双屏蔽性能使电缆具有较高的抗噪能力。

BUS CABLE CC-link通信网络电缆线 cclink通讯线3cx20awg cclink网络电缆

——温度范围

固定应用：

PVC:-20℃~70℃

偶尔移动：

PVC:-5℃~60℃

BUS CABLE CC-link通信网络电缆线 cclink通讯线3cx20awg cclink网络电缆

——测试电压

2000V/min(AC)

——特性阻抗

110±15Ω@1KHz

——额定电压

300V

——弯曲半径

BUS CABLE CC-link通信网络电缆线 cclink通讯线3cx20awg cclink网络电缆

固定应用:

10D(D=电缆直径)

偶尔移动：

15D(D=电缆直径)

BUS CABLE CC-link通信网络电缆线 cclink通讯线3cx20awg cclink网络电缆

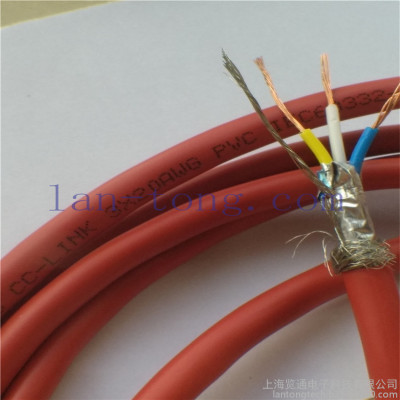

电缆结构

导体：绞合裸铜导体

绝缘：发泡PE

颜色：白色，蓝色，黄色

屏蔽：铝箔屏蔽加镀锡铜编织

护套：PVC

颜色：红色

CC-link系统网络专用通讯线缆 3X1XAWG20

 BUS CC-link CABLE  3X1XAWG20, CC-link, 3芯线+一根拍流线, 芯线颜色 白色 蓝色 黄色 绝缘 发泡PE。聚氯乙烯 (PVC)外护套颜色红色用于, 总线系统, 固定安装,  7.7mm 外径。

BUS CABLE CC-link通信网络电缆线 cclink通讯线3cx20awg cclink网络电缆

cclink系统要使用专用的传输介质电缆，特性阻抗要达到110Ω，这样传输网络信号稳定，降低衰减 （使用110欧姆终端电阻）在电磁阀，传感器，转换器，温度控制器，传输设备，条形码阅读器，ID系统，网关，机器人，伺服驱动器，PLC等多种产品类型都有对应CClink总线电缆的应用、
