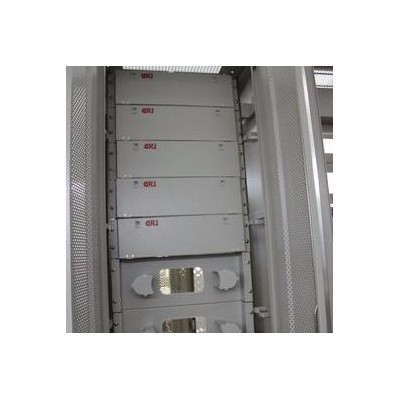

德瑞佳空屏柜、电力机柜通信装置组屏

1．供货范围：

1.1投标人向招标人提供屏体、空气开关、接地铜排、接线端子排、屏内连接线、理线架等组屏工作需要的相关附件，同时提供组屏及接线服务、组屏设备的集成调试、现场调试配合、改接线工作等技术服务工作。

1.2 该屏适用于保护装置组屏、通信装置组屏、配电自动化设备组屏、调度数据网设备组屏等组屏需求，主设备（如：保护装置、通信装置、配电自动化设备、调度数据网设备等）由招标人提供。组屏尺寸：800*600*2360(宽*深*高)或800*600*2260(宽*深*高)或其他相类似的尺寸，具体按图纸。

2技术要求：

空屏除了应符合**标准、企业标准外，经双方讨论，还应符合下列要求：

2.1屏体

2.1.1空屏采用GK屏结构，前面一扇单开玻璃门，后面双开散热金属门。

2.1.2柜内有照明回路。

2.1.3柜体结构安全、可靠。屏体采用冷轧钢板，侧板厚度1.5mm或以上，面板厚度2mm或以上，柜底有底板。各部件安装要便于维护拆装，门及其附件的调换不影响设备的运行。屏体要考虑通风、散热

2.2空屏内应在下部设有截面不小于l00mm2的接地铜排，柜中有关接地均应接至此铜排上。柜体、前后门应与接地铜排可靠接地，其它地连线采用截面不小于4mm2的黄绿线。另外此铜排上应预留l0个Φ6mm的孔，出厂时配好螺丝螺帽。

2.3接线端子排

2.3.1接线端子排采用凤凰公司菲尼克斯系列型号产品，连接件均采用铜质材料。端子排直立安装在屏二侧，在每一回路之间用铭牌片隔离，以分清每一回路。端子排至少有10％备用端子。

2.3.2用于施放电缆的空间至少20cm，而端子排离地至少25cm。在距离柜底30cm 处加装电缆固定板。连接外部电缆的端予口靠内屏，柜中任何元件安装时均要考虑不影响端子排紧线维护工作。

2.3.3用于压变回路进线的端子排采用可接25mm2导线的电压型端子。压变电压回路N线一段、二段应分开。

2.3.4用于流变回路的端子排采用电流型试验端子。

2.3.5辅组电源采用DCll0V。端子额眉贴上标签，以确定电源电压。不同相别电源端子至少隔开l个端子排。

2.4屏内接线要求：

2.4.1交流各相、直流正负导线应用国标指定色导线。

2.4.2电流电压回路采用单芯铜导线，截面不小于2.5mm2，每个端子**接二根导线。

2.5屏内元件位置编号、元件编号与图纸一致，并且所有可操作部件均用中文标明功能。

2.6空气开关：额定电流为2A至16A，采用西门子或同等级的合资品牌产品，开关数量根据以上组屏的各类设备不同存在差异，请投标人综合考虑后，报一个均价，适用于各类组屏方案。

3技术资料：

3.1招标人负责提供订货产品设计原理图，投标人应按图制造。如有改动须经招标人确认。

3.2按照本技术规范书各款项要求，随屏提供出厂检查报告，合格证；并提供与实际屏柜相符的完整的详细的使用说明资料、电气图纸、屏内接线图等一式四份CAD光盘一份，随箱装运。

4售后服务：

4.1自供货之日起24个月内，设备因质量不良或元件选择不当，发生损坏或不能正常运转时投标人有责任及时为招标人免费调试、修理或更换元器件；保用期外，投标人有义务对产品实行有偿终身维护。

4.2投标人2小时内响应用户维护需要，24时小时内到达现场，全天侯服务。

5 交货：

交货期：具体交货时间待招标人通知。

交货地点：各相关变电站，具体交货地点待招标人通知
