安科瑞 蒋超萍

江苏安科瑞电器制造有限公司 江苏江阴 214405

1前言
　　环境污染***，重在监管，监管重点又在***。
　　日前，湖州市德清县聚焦“治污设施不正常运行”这一企业污染超标排放的“***”问题，开发上线了“环保用电智能监管系统”，将环境监管关口从监督企业污染排放前移至监控企业用电量，对辖区内重点涉气企业的产污、治污、排污全过程实行24小时监测，并根据企业总用电量、生产设施用电量、环保治理设施用电量平衡原则实施环境监管，确保企业废气处理设施正常运行、污染物达标排放。动力污染治理设施用电状况智能监管 *** ***的品牌

2概述
　　随着国家和人民对于环保要求的迫切提高，***相继出台各种措施，如何针对性地对企业内的环保设施使用状况作出监控，发挥污染治理设备的作用，提高使用效率，并且***能够实时掌握治污设施的运行状况和异常信息。
　　安科瑞电气推出的环保用电管理平台依托***物联网电力传感技术，实时采集企业生产用电、环保治理设备用电数据，通过关联分析、超限分析、停电分析、停限产分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监控限产和停产整治企业运行状态，用户可以利用PC、APP、平板电脑等多种终端实现对平台的访问。动力污染治理设施用电状况智能监管 *** ***的品牌

3技术标准
本平台遵循以下标准开发：
HJ 212          污染源在线自动监控（监测）系统数据传输标准
HJ 2000         大气污染治理工程技术导则
HJ 447           污染源在线自动监控（监测）数据采集传输仪技术要求
GB/T 16706       环境污染源类别代码
GB/T 17214      工业过程测量和控制装置的工作条件
GB 3100          国际单位制及其应用
GB 3101          有关量、单位和符号的一般原则
GB 1208          电流互感器
GB/T 13850       交流电量转换为模拟量或数字信号的电测量变送器
DL/T 5137       电测量及电能计量装置设计技术规程
GB 3102.1        空间和时间的量和单位
GB 4793.1       测量、控制和实验室用电气设备的安全要求 ***部分：通用要求
GB/T 6587       电子测量仪器 基本安全试验
GB/T17626       电磁兼容 实验和测量技术
4适用场合
  本平台适用于环保重点监管企业，如化工、制药、造纸、冶炼、能源生产等行业，方便环保监察部门对排污企业实现监控与管理，捍卫我们的生态环境，打赢蓝天、碧水、净土三大战役。
5系统架构

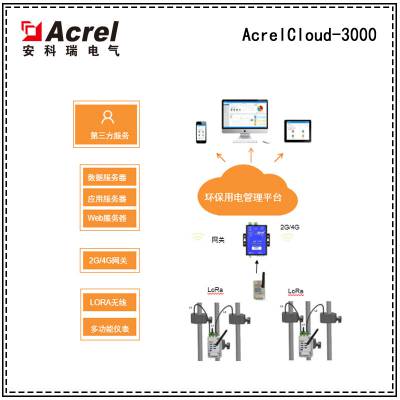

  本平台的无线免布线分体式方案整体结构如图所示：

6 硬件配置
1、平台服务器：客户可视情况自行搭建服务器或租用云服务器资源。
2、现场推荐硬件配置清单：

注：配置针对1-4个回路，规格根据现场回路电流大小选择，安装由甲方负责。

7现场安装图片

8运行条件
浏览器运行设备：
台式电脑（Windows XP以上），安卓系统或IOS系统（android 或IOS4.0及以上版本）。
浏览器端运行环境：
Windows系统下使用火狐、360（极速模式）等浏览器访问。

9主要技术指标
数据上传频率：2分钟
通信方式：RS485、2G/3G/4G
并发访问量：≥10000
历史数据存储：≥3年
异常情况报警：≤10s

10平台功能
1. 平台登录
在浏览器打开云平台链接、输入账户名和权限密码，进行登录，防止未授权人员浏览有关信息。
2. 平台首页
平台首页显示企业概况，用电统计，产污设施运行柱状图，治污设施运行柱状图，如图所示：

企业概况
显示接入的企业数，设备数和监测点位数，治污设备的当前运行状况和停产限产的异常状况等信息。
用电统计
以曲线图的方式展示企业昨日和今日用电情况。
产污设施运行柱状图
显示昨日和今日产污设施按小时运行数的柱状图。
治污设施运行柱状图
显示昨日和今日治污设施按小时运行数的柱状图。

3.实时监控
采集现场用电信号，可以查看企业、车间设备、监测点各级的统计情况，包括生产状态、设备状态、电流、电压、用电、功率等，默认显示昨日/今日曲线，可选择具体的时间并生成曲线，其中用电和功率曲线中包含设置的设备启停阀值，企业整体用电中显示企业停产的阈值。
根据设置的启停阈值，判断生产时间和治污设施运行时间是否吻合，与停产限产计划是否有时间冲突，如图所示：

4.异常实时报警
通过关联分析、超限分析、启停时间分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监控限产和停产整治企业运行状态，如图所示：

5. 统计分析
 产污分析
统计企业/行业在某个时间段内的产污数量。
减产减排分析
统计企业在污染日、非污染日的负荷对比，以小时为单位展示功率曲线。
企业用电监控
可查询企业/行业的日功率曲线，默认是今日/昨日对比，可选择对比的日期。
能耗报表
统计企业/行业在某个时间段内的用电量，可按日/月/年进行统计和分析。

6..APP
环保用电监管云平台支持Android、ios系统APP，方便用进行行业/企业查询、报警、故障查询，实时监控数据查询，分闸操作，探测器详细信息查询等功能。
