智能在线环保数采仪数据采集

智能在线环保数采仪数据采集

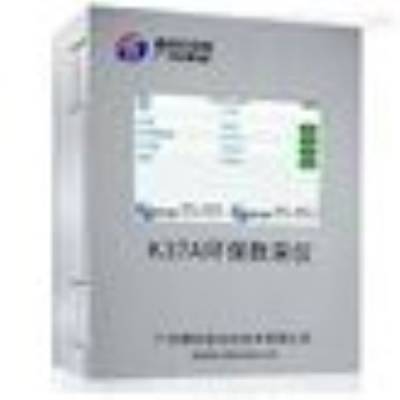

K37A环保数采仪配备了10G的存储器，掉电不丢失，还配备了10吋触摸屏,用户可随时查看采集的实时数据和历史数据，设置系统参数和前端仪器仪表的参数。

K37A环保数采仪配备了内置的锂电池，保证在外部电源掉电的情况下，少还可以正常工作6小时。

K37A环保数采仪支持《HJ/T212-2005污染源在线自动监控（监测）系统数据传输标准》通信协议，也支持第三方的上位机通信协议。

K37A环保数采仪支持8个中心通信，可同时与多个后台服务器按不同协议进行通信，而且各服务器可采用不同的通信方式，如使用GPRS与一个服务器通信，但同时使用以太网与另一个服务器通信，而且通信方式完全由用户设定。

K37A环保数采仪不需要用户进行二次开发，只需正确设置即可正常使用，设备代码（固件）由厂家直接开发，保证了整个系统的高度优化和***。

对于支持反控功能的通讯协议和支持反控功能的仪表，K37A环保数采仪可以实现反控功能。

K37A环保数采仪采用工业级的硬件，一体化设计，从硬件上保证了系统的稳定性和可靠性。K37A环保数采仪配备了高可靠性的软件系统，基于公司多年的采集器和控制器的开发经验，所有的软硬件完全独立自主开发，并拥有完全的自主知识产权。

数采仪全称为数据采集传输仪，是一款数据软件，主要应用于环境在线监测系统现场端。主要实现采集、存储各种类型监测仪器仪表的数据、并能完成与上位机数据传输功能的数据终端单元，具备单独的数据处理功能。

智能在线环保数采仪数据采集 技术参数

? 8路带隔离的RS-232接口，波特率范围：1200-115200；

? 1路带隔离的RS-485接口，波特率范围：1200-115200；

? 8路模拟量输入通道，16位分辨率，支持4-20mA电流信号和0-5V电压信号；

? 8路带隔离的开关量输入通道，输入电压范围：0-5VDC；

? 4路继电器输出，负载能力为24VDC/1A；

? 1路USB接口；

? 1路CAN接口；

? 内置2路百兆以太网接口；

? 内置4G（***通）通信模块；

? 内置自动锁；

? 内置大容量的锂电池，支持充电；

? 内置***时钟芯片；

? 内置温度传感器；

? 10寸触摸屏；

? 9.51G的NANDFLASH空间用于保存历史数据；

? 6G的NANDFLASH的文件系统空间；

? 512M的内存空间；

? 空调控制器；

? 运行Linux操作系统；

? 远程维护。

使用条件

?  电    源：220VAC，50HZ

? 功    率：30W

? 工作温度：–20℃　－　+70℃

? 工作湿度：0　－　99％RH

? 外形尺寸：400 X 320 X 90 mm

? 重    量：8.8KG

安装注意事项

在条件允许的情况下，尽量遵守以下注意事项，可延长设备的使用寿命。

一、尽量安装在室内，不要安装在屋檐、走廊等地方；

二、尽量远离粉尘、灰尘，无腐蚀性气体；

三、尽量远离易燃、易爆、易腐蚀性物质；

四、安装点应稳定无震动；

五、远离热源；

六、避免阳光直射；

七、避免在潮湿的地方安装；

八、电源接入点应无大的电源扰动，电源供应稳定充足；

九、天线不可放于屏蔽金属盒内部，应注意防雷。

接线前准备

一、使用配备出厂的电子钥匙（管理员）打卡，拉开机盖，可以见到内部的接线板和四排接线端子；

二、关闭K37A环保数采仪和仪器仪表的的供电电源，确认电源都处于断开状态，K37A环保数采仪点击‘管理’——》点击‘系统设置’——》点击‘通用设置’，点击关机；

    三、请确认4-20mA信号的正负极性；

四、请确认RS232串口信号，地（GND）、收（R）、发（T）各信号线；

五、请确认K37A环保数采仪与仪器仪表的大通信距离：RS-232串口：15米，RS-485：1千米，4-20mA电流信号：小于1千米，必须使用屏蔽电缆；

六、为了达到好的防护效果，请尽量对同一类信号用一条多芯电缆；

七、拔出端子，接好线后，压紧端子接口，需将拉板左右两侧螺母拧紧，防止线缆下掉。
