普宙红外热成像仪GTIR800
产品概述
普宙**红外热成像仪800×600@25Hz（GTIR800）主要适配GDU SAGA(鹏)系列及以上的行业**产品，红外分辨率及帧频高达800×600@25Hz，支持多种伪彩切换和亮度对比调节等多种个性化功能，且具备导引可见光通道和丰富的画中画模式。通过搭载云台集线盒，也可适配其他品牌**。该云台采用了全新姿态融合控制算法，打造高精度三轴增稳云台。角度抖动量为±0.02°，即使在做大机动飞行时，也能拍摄稳定的图像和视频。
产品特点
1:具备红外及可见光双通道；2:红外分辨率及帧频达800×600@25Hz，测温范围-20~150℃；
3:支持红外10种伪彩模式切换；
4:支持一键自动聚焦和专用微调焦；
5:支持画中画及双光切换，有红外、可见光、红外画中画、可见光画中画四种显示模式；
6:支持红外对比度亮度调节，获得更真实细腻的画面效果；
7:可选配集线盒，支持SBUS、PWM、串口多种控制接口。

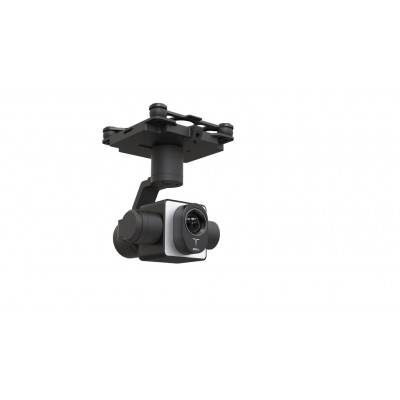

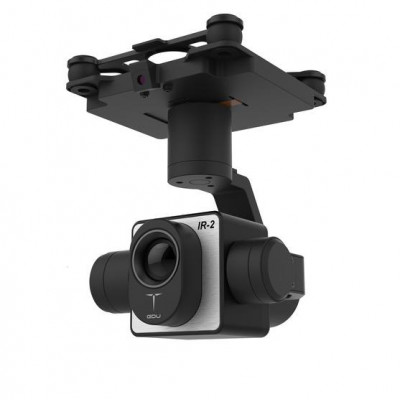

产品外观图
产品参数
|
指标项 |
指标值 |
||||
|
总重量 |
＜440g(不含集线盒) |
||||
|
安装方式 |
相机云台一体机，可拆卸 |
||||
|
对外接口 |
40pin接口（含HDMI和串口）或集线盒接口 |
||||
|
尺寸 |
110mm*100mm*135mm |
||||
|
云台 |
|||||
|
三轴稳定系统 |
方位、横滚、俯仰 |
||||
|
结构限位 |
方位轴 |
-200°～200° |
|||
|
|
横滚轴 |
-45°～45° |
|||
|
|
俯仰轴 |
-135°～45° |
|||
|
遥控角度 |
方位轴 |
-180°～180° |
|||
|
|
俯仰轴 |
-90°～30° |
|||
|
最大转动速度 |
大于30°/s |
||||
|
稳像性能 |
稳像精度 |
≤0.02° |
|||
|
航向随动 |
方位角跟随机体角度，俯仰轴和横滚轴稳像 |
||||
|
相机 |
|||||
|
分辨率 |
红外 |
800*600@25Hz，测温-20~150℃ |
|||
|
|
可见光 |
1280*720 |
|||
|
焦距 |
红外 |
20mm F1.2 |
|||
|
|
可见光 |
3mm F2.2 |
|||
|
图像模式 |
红外、可见光、红外画中画、可见光画中画 |
||||
|
变焦模式 |
红外 |
一键聚焦、微调焦+- |
|||
|
|
可见光 |
一键聚焦 |
|||
|
图片存储格式 |
红外：JPEG，可见光：JPG |
||||
|
录像存储格式 |
红外：mp4、irgd(带数字测温信息)，可见光：mp4 |
||||
|
拍照模式 |
单张拍摄、连拍、持续拍、延时拍 |
||||
|
存储卡类型 |
MicroSD,最大可支持256G |
||||
|
工作温度 |
-10℃~60℃ |
||||
