S7-200 SMART PLC之间无线PROFINET通信方案

在实际系统中，同一个车间里分布多台PLC，通常距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。西门子S7-200 SMART系列PLC随着不断地升级功能也越来越强大了，从V2.4版本开始支持Profinet以太网通信方式(以下简称PN通信) ，1台控制器至多可以连接8台智能设备。可采用兼容Profinet协议的PLC无线通讯终端来解决该通讯问题。

本方案以西门子S7-200SMART为例，介绍两台S7-200Smart PLC的无线 Profinet通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418M，作为实现无线通讯的硬件设备。

一、方案概述

本方案中，用户，无需更改网络参数和原有程序，也不必了解Profinet协议细节，通过西安达泰电子欧美系PLC***无线通讯终端-- DTD418M，即可直接替换PLC之间有线以太网通讯，且稳定方便的实现无线Profinet网络。

无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，以太网通信模块，DCS以太网模块，无线网关，网口无线通信模块

二、测试设备与参数

西门子PLC型号：S7-200Smart × 2台
达泰欧美系PLC无线通讯终端——DTD418MA × 2块
主从关系：1主1从
通讯接口：RJ45接口
供电：12-24VDC
传输距离：100米，1KM

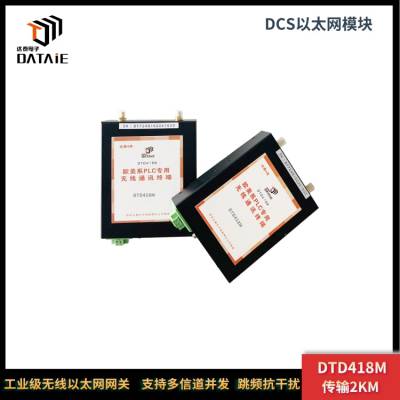

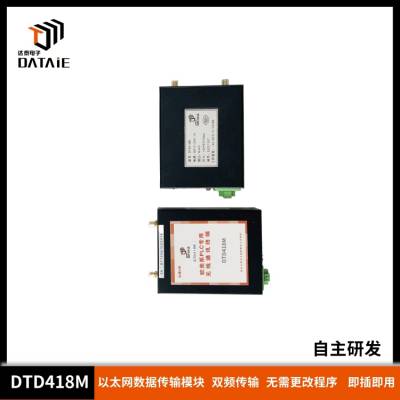

三、达泰欧美系PLC无线通讯终端--DTD418M

达泰DTD418M采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。 DTD418M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且***。

主 要 特 征:

可以直接代替有线以太网线，实现无线组网
支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等
全数字无线加密传输方式，不插卡无运行费用
无需更改程序，即插即用，自适应接口协议
二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行

四、接线方式

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

无线以太网，工业级无线以太网网关，以太网模块，工业物联网网关，PLC无线通讯模块，西门子无线通讯模块，以太网通信模块，DCS以太网模块，无线网关，网口无线通信模块

五、控制器组态

1.打开向导,双击下图PROFINET
2.勾选控制器,设置好控制器IP地址,子网掩码及站名,点击下一步
3.从右侧目录中选择要组态的智能设备将其拖放的对应的槽中,设置好设备名称( 一定要与实际的智能设备名称一致)
4.主程序的简单设置
5.将程序下载进PLC里

六、智能设备组态

1. 打开向导,双击下图PROFINET
2. 将程序下载进PLC里

完整版方案、例程源代码及通讯测试视频在《200SMART之间PROFINET无线传输方案》文件内，如有需要，请直接向我们技术人员索要或留言。

七、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理，确保数据的鞍全和可靠性。生产的产品通过ISO9001质量产品体系认证

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯***团队，为产品提供可靠的技术支持与售后服务。
