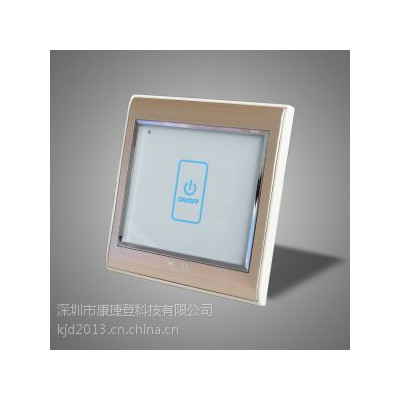

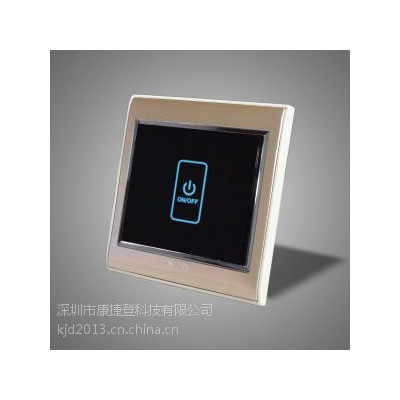

供应康捷登V5-1混装批发智能开关 全国招商安防远程控制zigbee开关遥控开关 单火线供电

触 摸 遥 控 开 关

                                使用说明书

前言

    感谢您选购本公司生产的触摸遥控开关，使用之前请先认真阅读下面操作说明，本产品依据国际电工惯例，并采用国内外进的触控技术，电子线路设计电磁兼容性好，***可靠，触摸更灵敏。

二、适用范围：

   适合办公室、仓库、厂房、医院、酒店、家庭别墅等场所的灯光智能照明；配合场景遥控器，可实现总开、总关、外出、娱乐、会客、休息、回家等场景功能，通过电话远程控制器、防盗报警主机、3G手机、电脑等IP网络控制器可实现电话或电脑远程控制。

三、技术参数：

1、工作电压：单火线AC220V/50Hz-60Hz,

              零火线AC110V—250VAC/50Hz-60Hz

2、工作频率：可选315MHZ/433MHZ，常规备货是315MHZ。

3、负载电流：10A继电器

4、继电器使用寿命：10万次

5、面板材质：***钢化玻璃、防乱花，防老化，触摸更有质感

6、待机功耗：单火线开关220V工作电压下，待机功耗13.2mW

              零火线开关110V工作电压下，待机功耗154mW

              零火线开关220V工作电压下，待机功耗20.24mW

7、适用灯具：可接LED灯、日光灯、节能灯、射灯、灯带、卤素灯、等常规灯具。

8、负载功率：单火线开关总功率1000W（阻性负载），容性和感性负载为阻性1/3

              零火线开关每一路功率1000W，容性和感性负载为阻性1/3

9、灵敏度：典型-102dBm，***差-98dBm

10、工作温度：-35℃～+75℃

五、产品型号命名：

1、KJD-V3-L1（单火线1路）      4、V3-产品系列

2、KJD-V3-N1（零火线1路）      5、L1-单火线1路（另有2路、3路、4路）

3、KJD-公司名称                 6、N1-零火线1路（另有2路、3路、4路）

六、遥控器注册对码（清码），具体操作：

1、单键控制开和关功能对码——按住任意一路开关持续3秒钟不松手，直至开关面板上学码指示灯闪烁一次红灯后松手，再按要被学习的遥控器任意键，开关面板收到信号后学码指示灯会再次烁一次红灯，表示学码操作完成。

2、总开功能对码--按住任意一路开关持续3秒钟不松手，直至开关面板上学码指示灯闪烁2次红灯后松手，再按要被学习的遥控器任意键，开关面板收到信号后学码指示灯会再闪烁一次红灯，表示学码操作完成。（总开功能，只开不关）

3、总关功能对码——按住任意一路开关持续3秒钟不松手，直至开关面板上学码指示灯闪烁3次红灯后松手，再按要被学习的遥控器任意键，开关面板收到信号后学码指示灯会再闪烁一次红灯，表示学码操作完成。（总关功能，只关不开）

4、清码功能操作——按住任意一路开关持续3秒钟，直至开关面板上学码指示灯闪烁4次后松手，表示清码操作完成（开关清码后，遥控不起作用，只能重新注册对码）
