供应CleveroomCleveroom系统智能家居控制系统

 一、多功能面板(OLED型)操作演示

二、多功能触控面板(OLED型)功能简介

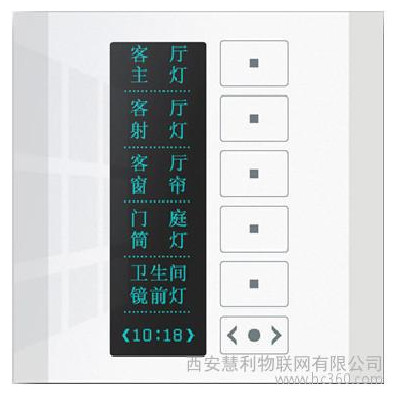

　　科力屋多功能触控面板(OLED型)突破了传统智能开关面板的理念，它采用业界先进的OLED显示屏，提供多达5个控制界面（底部的左右箭头为翻页键或返回键），每个界面可以自定义1－5个控制对象，控制结果实时显示；控制对象可以是系统中的任何灯光、家电、音视频，或一键式情景模式，或者是急救、布防、撤防、灯全开、灯全关等等，不同的控制对象还可以自动跳转至更**的二级专用界面进行操作（比如：调光专用界面、情景专用界面、电动窗帘专用界面、音视频专用界面、电视/影碟机/空调专用界面，等）。而且，每个控制对象均可以直观的文字或图标表示，在屏幕上直接触摸**可操作；每个对象的右边还有指示灯表示设备的开、关状态或操作指示，极富个性化，操作交互方面一目了然。

多功能面板(OLED型) — 白玻 多功能面板(OLED型) — 青金玻 多功能面板(OLED型) — 黑玻 多功能面板(OLED型) — 淡蓝玻

　　通过搭配单路/双路/三路/四路高压驱动模块（提示：把高压驱动模块插接到多功能触控面板的背面，二者**是一个整体了），多功能面板自身也可以驱动1-4路灯光或1-2路电动窗帘。（具体请浏览“高压驱动模块”介绍）

　　多功能面板还提供有两路传感器接口，通过管理软件的干接点事件设置功能，不仅可以纳入第三方的传感器（包括燃气传感器、烟气传感器、人体移动传感器、门磁传感器或其它传感器），而且可以纳入传统的普通开关面板，让普通开关面板在科力屋的系统中发挥智能控制面板的作用，让系统的性价比得到倍增。

　　另外，“CRM-DGN/OLED/TH”型号的多功能面板，还具备温湿度探测功能，提供所在区域的温湿度实时数据，是中央空洞、新风、地暖、加除湿等环境自动控制所需的重要参数。

界面1示意图 界面2示意图 界面3示意图 界面4示意图 多功能面板一级界面示意图（总共可以设5个一级界面）--- 注：一级界面可以自由设置各键区显示内容及其控制对象           音视频专用界面 电视专用界面 调光专用界面 电动窗帘专用界面 多功能面板二级专用界面示意图（操作一级界面的不同对象，如果该对象设置有二级界面，则自动跳转至二级专用界面进行操作）

　　可以说，科力屋多功能触控面板(OLED型)具备了智能终端的功能，它是一款颠覆性的产品，改写了传统智能开关功能简单、界面单一、控制对象无明确标识、控制结果无反馈的概念，以往在一面墙上装一排开关面板的臃肿现象在科力屋的系统中成为了历史，现在一个多功能面板**Ok了，整个系统显得异常简洁！

　　操作提示：多功能面板的按键基于电容式触摸操作，用手指轻触相应的按键即可，不要用力按压。

三、告别“智能开关”

　　在科力屋的产品家族中，曾经有过很多种类的智能开关（高峰期智能开关种类曾多达十几种，具体的型号则多达几十个！），包括智能单联开关、双联开关、三联开关、电控锁开关、单层窗帘开关、双层窗帘开关、灯光场景开关、情景开关、可编程开关、音视频开关、急救开关等，由于多功能面板（包括插纸型和OLED型）的横空出世并可以实现上述所有智能开关的功能，智能开关类产品的停产也**水到渠成了。在从今往后的科力屋产品家族中，不再有“智能开关”的概念，感谢智能开关给科力屋曾经做出的卓越贡献！

四、技术参数

　（1）多功能触控面板型号：CRM-DGN/OLED；CRM-DGN/OLED/TH（带温湿度探测）
（2）工作电源：AC12V
（3）工作电流：40-135mA(依是否启用节能模式、显示屏亮度、是否带驱动模块、所带驱动模块的型号、所驱动负载的开/关状态等的不同而不同）
（4）通讯速率：20Kbps
（5）外观尺寸：86mm× 87mm× 30mm
（6）固定螺丝孔距：60.3mm(底盒深≥45mm)
（7）温度探测范围(针对“CRM-DGN/OLED/TH”型号)：-25℃ - 60℃
（8）湿度探测范围(针对“CRM-DGN/OLED/TH”型号)：0% - 99%RH
