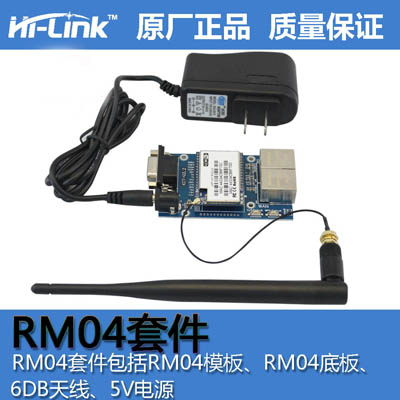

•  智能家居控制产品简介（此产品包括RM04模块+测试底板+电源+天线）总价98元（RM04模块默认为带外接天线IPX座子的模块，不含板载陶瓷天线的）

最新加屏蔽罩（默认板载陶瓷天线没焊的）

HLK-RM04 智能家居控制是海凌科电子新推出的低成本高性能嵌入式UART-ETH-WIFI(串口-以太网-无线网)模块。

本产品是基于通用串行接口的符合网络标准的嵌入式模块，内置TCP/IP协议栈，能够实现用户串口、以太网、无线网（WIFI）3个接口之间的任意透明转换。 通过HLK-RM04模块，传统的串口设备在不需要更改任何配置的情况下，即可通过Internet 网络传输自己的数据。为用户的串口设备通过以太网传输数据提供了快速的解决方案

图1.功能结构

•

2产品特点

1，串口转WIFI模块，串口转以太网模块，以太网转WIFI多功能WIFI模块，串口服务器模块，让你的串口设备轻松联网，全透明双向数据传输，保障最高限度的易用性和兼容性

2.模块集成10/100M自适应以太网接口,串口通信最高波特率高达230.4Kbps，TLL串口速率最高500KBPS

3.3.采用全球顶级网络芯片供应商雷凌ralink方案，原材料均采用TDK//村田等大牌厂家，奠定稳定可靠基础。每个模块均严格测试以及功率矫正，保证产品的一致性。

4.双串口、双网口和WIFI的自由转换，满足您的多种需求。WIFI支持802.11b/g/n

5.尺寸小：40*29（比信用卡三分之一还小）

6.工作温度:工业级: -25~75°C.

7.内置360M的MIPS CPU、16M的RAM和4M的FLASH和无线基带和射频前端以及多种外设总线

8.通过CE和FCC认证，支持IEEE 802.11 b/g/n，支持透明协议数据传输模式

9.支持目前市面上通用的WIFI加密方式和算法，WEP/WAP-PSK/WAP2-PSK/WAPI，加密类型 WEP64/WEP128/TKIP/AES

10.提供AT+指令集配置，提供友好的Web配置页面，通过网页配置（可定制出厂参数）

11.HLK-EM04模块可选内置板载或者外置天线，

12.支持无线WIFI工作在AP模式和节点(Station)模式，真正的硬件AP，支持iphone手机和android系统等所有WIFI连接 ，支持AP和station同时在线功能

13.可选TCP Server/TCP Client/UDP 工作模式，支持网络协议：TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP

14.支持DHCP自动获取IP，支持工作在AP模式时为从设备分配IP

15，串口速率可调，1200-230400

16，海凌科原厂出货，长期备有3000片现货，原厂技术支持，

17，提供友好实用的web界面，可提供定制化需求。可提供中性版本软件。可加入客户的logo和修改出厂化参数。



2.1技术规格

表2-1 产品技术规格

产品型号

HLK-RM04

支持的标准和协议

IEEE 802.11n、IEEE 802.11g、IEEE 802.11b、IEEE 802.3、IEEE 802.3u、CSMA/CA、CSMA/CD、TCP/IP、DHCP、ICMP、NAT、PPPoE

端口

WAN

1个10/100M自适应RJ45端口(

LAN

1个10/100M自适应RJ45端口

无线

参数

频率范围

2.4~2.4835GHz

传输速率

         11n：270/243/216/162/108/81/54/27Mbps

         135/121.5/108/81/54/40.5/27/13.5Mbps

         130/117/104/78/52/39/26/13Mbps

         65/58.5/52/39/26/19.5/13/6.5Mbps

       IEEE 802.11g：54/48/36/24/18/12/9/6(自适应)

        IEEE 802.11b：11/5.5/2/1M(自适应)

工作信道数

13

展频技术

DSSS(直接序列展频)

数据调制

DBPSK、DQPSK、CCK and OFDM(BPSK/QPSK/16-QAM/64-QAM)

灵敏度@PER

(错包率)

        1500M：-68dBm@10% PER；130M：-68dBm@10% PER；

        108M：-68dBm@10% PER；54M：-72dBm@10% PER

        11M：-85dBm@8% PER；6M：-88dBm@10% PER

        1M：-90dBm@8% PER；(典型值)

传输距离

室内最远100米；室外最远360米(因环境而异)

RF功率

≥14.5dBm (11n)/ ≥16.5dBm(11b/11g)EIRP

天线

板载天线或外接天线可选

网络介质

10base-T：3类或3类以上UTP   100base-TX：5类UTP

WIFI工作类型r

Client/AP/Route

QoS管理

设置上行带宽管理

设置下行带宽管理

系统服务

虚拟服务器：设置内部服务器提供给因特网用户访问

DMZ：当需要设置的虚拟服务器的开放端口不确定时,可以把它设置成DMZ主机

端口触发：可以实现无线路由器根据局域网访问因特网的端 口来自动开放向内的服务端口

设备管理

区域设置

NTP服务器设置

备份系统设置信息

从文件中恢复设置信息

恢复到出厂设置

软件升级

远程管理

重新启动

修改密码



WLAN安全模式

Open System

WPA-PSK

WPA2-PSK

WPAPSK

WPA2PSK(即WPA-PSK和WPA2-PSK混合模式)

WPA1WPA2(即WPA和WPA2混合模式)

   串口转网络 最高传输速率 230400bps TCP连接 最大连接数>20 UDP连接 最大连接数>20 串口波特率 50~230400bps 其它参数 状态指示灯 状态指示 环境标准 工作温度：-20-60℃ 工作湿度：10%-90%RH（不凝结） 存储温度：-40-80℃ 存储湿度：5%-90%RH（不凝结） 其它性能 频段带宽可选：20MHz、40MHz，自动

特点：具有无线路由器全套功能：

• 支持AP（无线接入点）、Client（无线客户端）、Repeater（无线中继）、Bridge（无线桥接）、Router（无线路由）五种工作模式
• AP模式—— 默认工作模式。该模式下设备是一个无线接入点，支持即插即用，无需配置。
• Router模式—— 该模式下设备就相当于一个无线路由器，有线接口作为WAN，无线为LAN。多个无线客户端可以共享一条宽带线路上网。
• Repeater模式 ——利用设备的无线接力功能，实现无线信号的中继和放大，并形成新的无线覆盖区域，最终达到延伸无线网络的覆盖范围的目的。
• Bridge模式—— 利用设备的桥接功能，首先RM04与前端无线网络建立无线连接，然后自身发出无线信号，形成新的无线覆盖范围，可以有效的解决信号弱及信号盲点等无线覆盖问题。
• Client模式 ——在此模式下工作的AP对于主AP来说是无线客户端，相当于无线网卡。

HLK-RM04尺寸如下图所示：





1.1.1.1插针接口

本产品提供如上图所示的引脚，定义如下：

表2-2模块插针接口

号码

功 能

方 向

说 明

1

VDD5V

A

5电源输入

2

GND

GND

电源地

3

WLAN_LED

O

WIFI启动指示灯

4

3.3V

I

3.3V电源输出

5

link1

I/O

网口1 LED指示

6

USB_P

USB信号

7

USB_M

USB信号

8

I2S_SD

I2C DATA/GPIO

9

I2S_CLK

I2C CLK/GPIO

10

GIOP0

I/O

通用GPIO

11

TXOP1

I/O

网口1 TX-P

12

TXON1

I/O

网口1 TX-N

13

RXIP2

I/O

网口2 RX-P

14

RXIN2

I/O

网口2 RX-N

15

RXIN1

I/O

网口1 RX-P

16

RXIP1

I/O

网口1 RX-P

17

TXON2

I/O

网口2 TX-N

18

TXOP2

I/O

网口2 TX-P

19

RTS_N

I

全功能串口RTS

20

UART_RX

I

简易串口RX

21

UART_TX

O

简易串口TX

22

RXD

I

全功能串口RX

23

link2

I/O

网口2 LED指示I/O

24

CTS_N

O

全功能串口CTS

25

RIN

I

GPIO

26

TXD

O

全功能串口TX

27

1.8V

PoweOut

网口1.8V输出

28

VDD5V

PoweIn

5V输入

外接天线和板载天线说明（现货模块默认不含板载陶瓷天线的，需要陶瓷天线的客户需提出）



默认是出外置天线版本的，需要陶瓷天线版本的请提出

方案展示：1）：WiFi智能开关解决方案/智能控制方案

             //www.hlktech.com/ch/news_show.asp?newsid=62            2）LED无线控制解决方案(WIFI) //www.hlktech.com/ch/news_show.asp?newsid=42           3）墙壁AP方案;墙壁无线路由方案;酒店WIFI设备方案;WIFI开关方案 //www.hlktech.com/ch/news_show.asp?newsid=59            4）移动电源无线路由器方案 //www.hlktech.com/ch/news_show.asp?newsid=60



 配置参数界面一：

     串口配置软件界面



配置参数界面二：

网页配置（进入网页配置方式有两种，1是网线连接进入，2是WIFI连接进入） 英文界面

增加中文界面，也有中性版本的界面（批量也可以修改为客户的logo）



1 功能说明

模块功能可以分为4大模式（串口部分）：默认模式、串口转以太网、串口转WIFI CLIENT及串口转WIFI AP。

 可提供的资料：

 可提供测试底板的原理图和PCB图方便设计  注：底板串口插座是母头（孔型）的



有任何问题可直接联系我们:0755-83575196  QQ：2404701322

FCC和CE认证：
