计数直读式电子远传水表使用说明书r1电子水表执行标准：CJ/T224-2006 水表执行标准；JJG162-1985r2本说明书适用于下列产品r3用途r本水表用于计量流经自来水管道的冷（热）水的总量，适用于单向水流。冷水表对热水、有腐蚀性的液体不能使用，热水表机芯用耐热塑料制成。r4水表基表部分说明r4.1结构原理r 本水表主要由表壳，叶轮计量机构、表盘指示机构、等零部件组成。水由进水口流入水表后，由叶轮盒下排孔流入叶轮盒，推动叶轮转动，由叶轮盒的上排孔流出，自出水口排除出。叶轮的转动通过齿轮减速传动指示机构，指针显示通过水的总量。 r4.2主要技术参数r4.2.1工作温度：冷水表温度为0℃—30℃，热水表为0℃—90℃。r4.2.2**大允许工作压力：等于1MPa。r4.2.3示值误差限r a、从包括**小流量（qmin）至不包括分界流量（qt）的低区为±5%。rb、从包括分界流量（qt）至过载流量（qt）的高区为±2%。r5水表电子部分说明r 5.1结构形式r5.1.1外观结构：DN15～20直读表与脉冲传感装置式电子远传水表装配成一体，其他型号的直读表直读模块是与脉冲传感装置式电子远传水表分离，用很短的导线连接，导线用不锈钢软管加以保护。r5.1.2数据输出方式分为：MBUS总线和RS485总线两种。r5.2主要技术参数r5.2.1通讯接口：MBUS，传输速率：1200bps；RS485，传输速率：1200bps或2400bps；（实际传输速率以通讯协议为准）r5.2.2传输距离：MBUS不大于1500m；RS485不大于1000m；r5.2.3防护等级：IP65；环境温度：-10～55C0；环境湿度：40%～93%RH；r5.2.4每只表都有**的地址码对应，系统可以识别每只表具。r6安装使用及维修注意事项：r6.1线材要求：（水表至采集器之间电线）r分线表：用截面积大于或等于2×0.5mm2铜芯线或网线；rRS485总线直读水表：电源线使用截面积大于2×0.75mm2铜芯护套平行线；RS485信号线用2×0.5mm2铜芯双绞屏蔽线。rC-Mbus总线直读水表：距离500米内用截面积大于2×0.75mm2铜芯铜芯双绞屏蔽线，500米外用截面积大于2×1mm2铜芯双绞屏蔽线；r6.2布线要求：走线本着手牵手方式，应远离动力电源、高频干扰源、热源及腐蚀性场所，特别不要和电机线路、大功率调频设备、电弧焊、脉冲辐射强烈的设备或线路混在一起平行走线，与这些有干扰的线路之间距离至少在5米以上。屏蔽层要单端接入大地。r6.3接线要求：要用专用压线工具和防水的接线子接线，接线子要选用**的通讯行业认证专用产品，切勿使用劣质的产品，否则将对数据通信传送造成不可预料的故障。r6.4DN25以上大口径水表接线要求：r水表安装前先将模块拆下，接线调试时再接模块，以免损坏或遗失模块。r接线时先将热缩管套在传感器软管内，接好线后，再用热缩管保护好防水接头。r6.5水表安装须根据水表度盘上或罩子上的提示，有“H”标识的为水平安装，有“V”标识的为垂直安装，水表刻度盘朝上，表壳箭头方向与管道水流方向一致，水表上游应装有控制阀门便于水表拆换和维修。其上游应保证10倍口径以上的直管段，下游应保证5倍口径以上的直管段。r6.6安装地点应防止暴晒和冰冻，避免污染和水淹，便于拆装和读数，冬季应采取防冻措施。r6.7施工中应注意保护软管及导线，严禁扯动软管搬运水表，以免软管脱落或导线护套破裂。r6.8新安装的管道应先清除管道内杂物，以防止水表被堵塞。水表安装时注意水表的连接长度，当两端管路间距超过水表连接长度时、过短时、或不在同一轴线上，应修正管路间距否则会损坏水表管件或安装不上。r6.9冷水表如安装在锅炉进水端时，要防止锅炉热水及蒸汽回流烫坏水表。r6.10长期使用的水表，因管道内杂物、铁锈等堵塞，引起误差变化，用户不得自行破坏铅封，可到水表检定站维修。r6.11按管道流量选用规格。以经常使用流量接近或小于常用流量为宜，不能以管道的口径确定水表口径。r6.12本水表有干式和湿式两种。湿式水表玻璃下面有水，水汽等属正常现象。使用中因管子陈旧，水质差或安装在管路末端，都会造成铁锈污染，影响读数。r6.13水表上部即管道系统应采用**少的弯头和阀门，水表内应始终充满水，并使流量为零时也不少于0.005Mpa,，避免管道内进入空气，如果空气可能进入水表，应在水表上游安装放气阀，确保水表计量准确。r6.14不用水时，如表有微小走动是由于管路中水流压力不稳定或由其它原因所致。r6.15由于未严格按照安装注意事项进行安装、使用，造成水表或其配件的损坏，一切损失由安装者自负。r7质量承诺：该产品的质量保证期为一年。对在质量保证期内的铅封完好产品，如出现质量问题，由本公司免费维修或更换。但因安装、使用不当及其他非产品本身的质量原因造成的水表损害除外。r8免责声明：如果铅封被破坏或不完整，本公司不承担责任；且本公司不承担水表以外的其他相关责任（包括但不限于因水表故障或误差导致的水计量纠纷的责任）。r9附件r9.1DN15～40口径的水表随同管接头，连接螺母，密封垫圈各二只。r9.2 DN50口径的水表随同法兰和胶垫各2片。r9.3产品说明数 1份r10用户订货须知r订货时用户需提供以下参数：r（1）冷或热水表：（2）干或湿式水表：（3）旋翼或螺翼：（4）铁壳或铜壳（5）水表口径（6）指针式或数字式（7）是否防倒流（8）是否指定生产厂家rr r

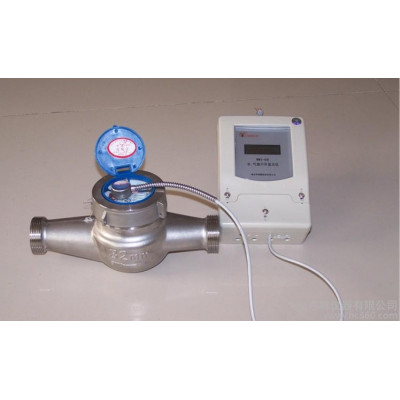

供应方韩LXSYZB-15远程发讯网络智能水表
