浙江泰平通信技术有限公司生产的3W-JKX系列视频监控前端控制箱应《中国电信网络视频监控系统工程施工及验收规范》要求而开发设计的视频监控前端一体化规范性设备，满足前端设备在电源、防雷、视频传输、布线、安装等方面的整体要求，使运营商在工程建设中对视频监控前端箱安装与施工更规范、快捷，减少前端设备的维护工作量，降低维护成本。
◢ 箱体采用优质金属材料，符合电信集团公司《中国电信网络视频监控系统工程设计规范（暂行）》及《中国电信网络视频监控系统工程施工及验收规设计规范（暂行）》的相关要求，完全能够满足各种野外环境的放置要求；
◢ 箱体安装方式灵活多样，可以满足室外挂壁式、抱杆式、落地式等不同安装方式；
◢ 箱体内固定安装配件按不同要求设计，并考虑到安装和维护的便捷性，减少降低了安装和维护难度，再加上箱体及内部主要设备均由一个厂家提供，避免了出现问题时相互推卸责任的问题出现，厂家可以在时间内解决出现的问题，降低客户对通信运营商的投诉率，维护其企业形象；
◢ 箱体在集成各个模块的基础上，专门留有标记清晰的对外接口，接线工作非常简单，安装成本有大幅下降，给运营商节省了成本
视频监控箱是一款为满足智能城市、平安工程、雪亮工程、智能交通等领域大数据信息化的管理要求，自主研发设计的一款智能监控箱，该产品在满足原有通讯防护箱基本功能需求外，增加了互联网通讯技术、智能城市信息化管理技术、模块化设计、防雷系统设计、完善的功能强大的数据应用，确保智能监控箱及相关系统运营设备的可靠性，连续性和智能要求。该设备为露天环境使用的全天候室外电器设备保护箱，具有防雨、防尘、通风散热、防老化、防雷击、防电磁干扰等功能。箱体采用模块化设计，安装维护方便。是大中型城市需要大数据监控的可以选择]监控设备。

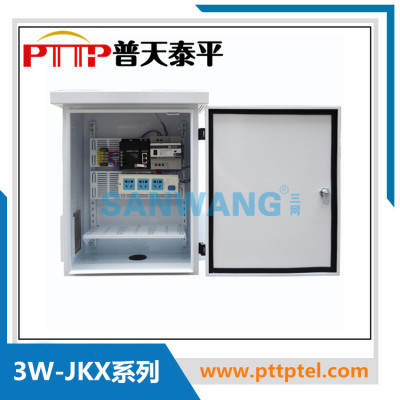

3W-JKX01A型视频监控箱
订货编码
3W-JKX01A1
3W-JKX01A2
3W-JKX01A3
产品型号
3W-JKX01A
3W-JKX01A
3W-JKX01A
箱体参数
外观尺寸
520*370*200mm
底板/层板
1个电气安装板；1个层板
材质
优质冷轧钢板；厚度0.8-1.5mm
门锁
304不锈钢防盗锁
基本安装
检修灯
LED灯
散热
12V散热风扇，40℃时寿命50000小时；下进风，上出风
温控模块
30℃启动
安装配件
接地铜排、熔钎盘
开箱报模块
可选
电气配件
空气开关
-
16A/2P
16A/2P
自动重合闸
-
可选
可选
电源防雷器
-
20KV电源防雷器
-
二合一防雷器
-
-
二合一防雷器
单口网络防雷器
-
标配无，可选
-
开关电源
-
DC12V/50w
DC12V/50w
插座
-
3位新国标5孔插座
3位新国标5孔插座
防护性能
IP等级
IP55
箱门密封/防水材料
PU发泡密封胶
防风
能承受60m/s的强风
防虫
不锈钢防虫网
进线保护
有
外观特性
防腐性能
耐酸性和耐碱性，按照GB/9274(甲)测试，通过96小时不起泡，不起皱
表面处理
喷涂阿克苏或杜邦耐候性粉末；测试时间500小时以上划痕单边延展长度：<3.0mm
颜色
标准RAL9016（白色）；RAL7040、RAL7042、RAL7586可选或客户指定颜色
丝印
可选；按客户要求定制
安装方式
一体化（支持挂墙，挂杆等多种安装方式）
环境
工作温度
-20℃-70℃
湿度
5%～95%
宽度X高度X深度（mm）
300X400X150
300X400X200
300X400X250
400X500X150
400X500X200
400X500X250
400X500X300
400X600X300
500X600X300
600X800X450
600X1500X600
其他尺寸可定做。
3W-JKX01B型视频监控箱
订货编码
3W-JKX01B1
3W-JKX01B2
3W-JKX01B3
产品型号
3W-JKX01B
3W-JKX01B
3W-JKX01B
箱体参数
外观尺寸
480*350*180mm
安装尺寸
430*300*160mm
底板/层板
1个电气安装板；1个层板
材质
优质冷轧钢板；厚度0.8-1.5mm
门锁
304不锈钢防盗锁
基本安装
检修灯
LED灯
散热
12V散热风扇，40℃时寿命50000小时；下进风，上出风
温控模块
30℃启动
安装配件
接地铜排、熔钎盘
开箱报模块
可选
电气配件
空气开关
-
16A/2P
16A/2P
自动重合闸
-
可选
可选
电源防雷器
-
20KV电源防雷器
-
二合一防雷器
-
-
二合一防雷器
单口网络防雷器
-
标配无，可选
-
开关电源
-
明纬50W，70℃
明纬50W，70℃
插座
-
3位新国标5孔插座
3位新国标5孔插座
防护性能
IP等级
IP55
箱门密封/防水材料
PU发泡密封胶
防风
能承受60m/s 的强风
防虫
不锈钢防虫网
进线保护
有
外观特性
防腐性能
耐酸性和耐碱性，按照GB/9274(甲)测试，通过96小时不起泡，不起皱
表面处理
喷涂阿克苏或杜邦耐候性粉末；测试时间500小时以上划痕单边延展长度：<3.0mm
颜色
标准RAL9016（白色）；RAL7040、RAL7042、RAL7586可选或客户指定颜色
丝印
可选；按客户要求
安装方式
抱箍、挂墙
环境
工作温度
-20℃-70℃
湿度
5%～95%
3W-JKX01C型视频监控箱
订货编码
3W-JKX01C1
3W-JKX01C2
3W-JKX01C3
产品型号
3W-JKX01C
3W-JKX01C
3W-JKX01C
箱体参数
外观尺寸
560*400*200mm
安装尺寸
430*300*160mm
底板/层板
1个电气安装板；1个层板
材质
优质冷轧钢板；厚度0.8-1.5mm
门锁
304不锈钢防盗锁
基本安装
检修灯
LED灯
散热
12V散热风扇，40℃时寿命50000小时；下进风，上出风
温控模块
30℃启动
安装配件
接地铜排、熔钎盘
开箱报模块
可选
电气配件
空气开关
-
16A/2P
16A/2P
自动重合闸
-
可选
可选
电源防雷器
-
20KV电源防雷器
-
二合一防雷器
-
-
二合一防雷器
单口网络防雷器
-
标配无，可选
-
开关电源
-
明纬50W，70℃
明纬50W，70℃
插座
-
3位新国标5孔插座
3位新国标5孔插座
防护性能
IP等级
IP55
箱门密封/防水材料
PU发泡密封胶
防风
能承受60m/s 的强风
防虫
不锈钢防虫网
进线保护
有
外观特性
防腐性能
耐酸性和耐碱性，按照GB/9274(甲)测试，通过96小时不起泡，不起皱
表面处理
喷涂阿克苏或杜邦耐候性粉末；测试时间500小时以上划痕单边延展长度：<3.0mm
颜色
标准RAL9016（白色）；RAL7040、RAL7042、RAL7586可选或客户指定颜色
丝印
可选；按客户要求
安装方式
抱箍、挂墙
环境
工作温度
-20℃-70℃
湿度
5%～95%
3W-JKX01D系列视频监控防雷箱
注意事项：
“全球眼”/ “平安城市”/ “320工程”等视频监控系统、安防专网系统、智能交通系统（ITS）、高速公路视频监控系统、视频监控小区、企业生产厂区监控、银行和学校安全监控等室外环境安装。
产品外观：
视频监控防雷箱是根据“全球眼”、“宽视界”、“平安工程”等视频监控设备室外安装规范和需要，而开发设计的一款集全方位用电安全保护、视频监控、网络传输设备防雷保护的一体化装置。箱内配置电源重合闸保护开关，并设有温控散热风机；当输入电源系统出现任何故障时，能快速切断电源、保护用电设备，待电源恢复正常后，开关自动重合闸、继续供电。
3W-JK02系列智能视频监控防雷箱的设计参照了《中国电信网络视频监控系统工程设计规范》、《中国电信网络视频监控系统工程施工及验收规范》和防雷标准，客户可根据需要配接光端机等视频监控传输设备。
?产品特点
??规范
??符合相关视频监控系统设计安装标准，走线规范、箱体美观，安装方便，运行可靠
安全
??全方位保护用电安全保护，视频三合一防雷保护，光端机温控散热
节约
??减少各种安装环节，操作简单方便，节约投资费用
?防护
??不锈钢箱体，适应户外安装，防水、防锈，温控散热，防护等级达到IP55
便捷
??不同形式可根据需要组合，方便安装和检修
?产品功能
??电源系统：自动重合闸电源保护，具有对用电设备的防雷、过电压、欠电压、漏电、短路全面有效的保护， 用电出现故障时，保护器跳闸；故障排除后保护器自动恢复供电， 保证设备正常工作。在室外长期运行的环境中，保障设备正常工作，达到无人值守的目的。
?综合防雷：除电源防雷外，具有对视频监控设备的电源、网络二合一雷电浪涌保护， 在雷雨季节防止雷电感应对监控设备损坏。
综合布线：根据设备配置要求，规范设计与工厂化生产，标准化布线为安装维护提供了可靠的保障。
防锈箱体：符合室外安装，防水与散热，留有安装光端机的位置，箱体尺寸与安装参照规范标准生产。
技术参数：
3W-JKX01E系列视频监控前端控制箱
* 箱体尺寸
510*380*220 510*380*220、 560*450*230、 650*450*230
690*450*230、 730*450*270、 800*500*300
670（宽）*450（深）*1250（高）mm
600（宽）*600（深）*1200（高）mm
600（宽）*800（深）*1200（高）mm
600（宽）*600（深）*1400（高）mm
600（宽）*600（深）*1600（高）mm
* 机箱箱体 室外尖顶机箱 室外平顶机箱 * 机箱安装方式 立杆抱箍固定(立杆尺寸) 立杆钢丝绳固定、 墙壁安装、 落地安装、 托板安装 * 电缆进线方式 下穿 背穿、 其它 * 箱体要求 T=1.2mm镀锌板 304不锈钢板、 冷轧板 * 电源配置 单相自动重合闸保护器：3W-APS/2-10A(1X)
三眼万能插座(3X)
防雷插座板、 电源防雷模块、 空气开关、 普通插座板
* 视频综合防雷器配置 视频监控三合一防雷器:3W--SV/3-220V(1X) 电源网络二合一防雷器、 视频监控二合一防雷器
四路视频防雷器、 单路网络防雷器 * 温湿配置 温控、 风扇、 防尘网 箱体表面喷涂防晒隔热漆 * 机箱其它配置 熔纤盘、 视频线 网线、 门磁 * 机箱内客户需要再安装的主设
备型号和尺寸 － － * 箱体颜色 国标灰 白、 黑色 * 箱体丝印 － 可根据客户需要定制 * 其它约定事项 － －
减少人工合闸的工作量，降低维 护成，保障人身安全
三合一防雷器 对监控设备的视频、电源、控制部分进行有效的 雷电浪涌保护降低设备的损坏率，保障设备的正常运行
光缆小终端盒 连接内部与外部光缆便于光纤的固定和连接
防尘罩 防尘保护箱体内设备免招灰尘
安装固定板 便于视频传输设备（如光端机、视频服务器）等的固定安装方便、可靠
风扇 （可选） 散热保持箱内设备温度
温控模块 根据温度控制风扇的启动与关断延长风扇的使用寿命，节约成本
门磁 （可选） 箱体门的开合状态防止箱体门的任意开启
浙江泰平通信专业生产监控箱、平安城市视频监控箱、户外道路防水智能设备箱、4G公交站点监控落地机柜、卡口监控箱柜、高速公路智能模块化室外防水抱杆监控箱、地铁轨道智能监控箱；服务于天网工程、雪亮工程、平安城市、智慧城市、智能交通、卡口监控、视频监控、社会治安等项目。
产品名称：3W-JKX系列监控配电箱（安全防范智慧城市物联网系统专用） 品牌：SanWang三网/PTTP普天泰平 安装方式：明装、面板可拆卸，内部模块条铆钉固定，开门方向：右开门 箱体材质：国标优质冷轧钢板，表面灰色细纹静电喷涂，抗划伤， 颜色：白色、灰色可选。 壳体防护等级：IP45（GB1498-79低压电器外壳防护等级） 应用范围：智能化建筑、智能小区、综合监控系统、智能安防视频监控、智能交通系统（ITS）、高速公路视频监控系统、平安城市监控、雪亮工程等大型工程项目中。 使用环境：环境温度-15℃～+40℃，相对湿度≤85%（+30℃），大气压力：70～106Kpa，储存温度-25℃～+55℃ 主要特点：门板采用压框式加工，门的反面四周都回折一道，加固门的强度性。明全金属箱体外形美观大方，面板设计有散热孔，合理科学的布排线设计，避免信号干扰、方便理线，箱体底部开有扎线带孔，箱体四周开有进出线的敲落孔，便于扩展，延长使用寿命，保障设备信号连接稳定可靠。更方便于对弱电布线的自主管理；安防监控工程而言，花很少的成本，增加工程的卖点，让系统工程的后勤保障更可靠，降低后期维护的费用成本。 工艺特点： 为了达到室外工程级设备箱的严格要求，我们对设备箱进行了多项升级: a.工程品质：更好的工业设计，浑然一体的结构；不惜采用1.2mm厚的Q235工程级冷轧碳钢板，经酸洗、硫化防锈处理后覆高亮度白室外专用氟碳漆；耐酸碱腐蚀，不怕酸雨,油气污渍；表面光洁，永不生锈、粉化，提高它的寿命，十年如一日的忠诚，值得信赖。
