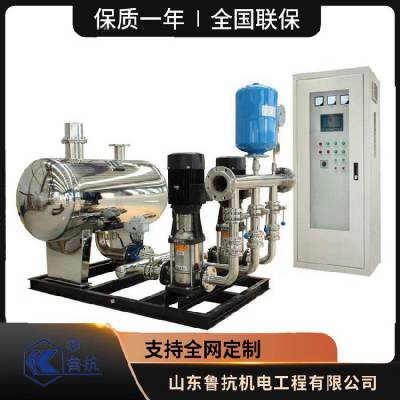

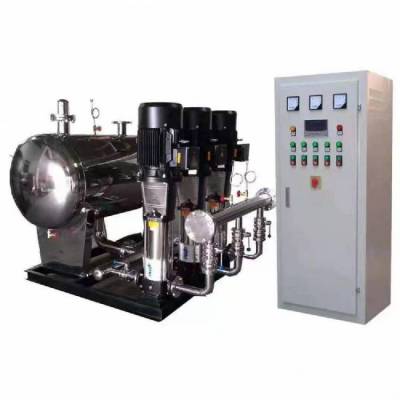

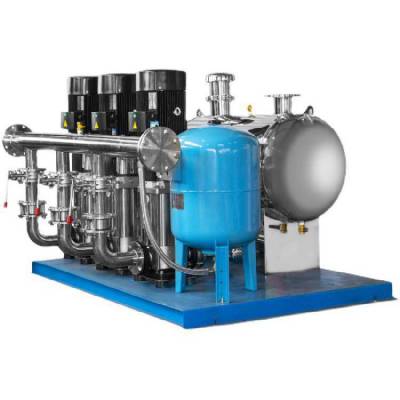

鲁抗机电节能环保 全自动无负压供水设备 智能变频给水设备

本产品为定制品，价格为定金。具体报价请联系客服！









工作原理

无负压变频供水设备投入使用，自来水管网的水进入稳流流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动

关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要

求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵

达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水：用水

高峰时，若自来水管网水量小于小泵流量量，稳流罐内的水作为补充水源仍然能正常供水，此时，空气由真空消除器进入稳

流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，

造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。夜间小流量供水且自来水

管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。

七大优势

1、：没有池子和盛水的箱子，从来水全严密封闭形式运行，完全没有二次污染。

2、投资低：无须建设池子和盛水的箱子，不需常常清洗、消毒，节约50以上的建设费和后期保洁保护费。

3、占地少：无须修筑池子和盛水的箱子，设施占地空间小。腾出的池子位置甚至于可用来做泊车位，增加收益。

4、节能好：充分利用城市管理工作管网压力，差若干，补若干；供水压力满意要求时，设施处于停机状况，供水压力不充足

时，设施半自动开始工作

。比传统供水设施节能效果更好。

5、水压牢稳：实时经过传感器检验测定出口压力，利用变频扼制，保障出水压力永恒固定。

6、安装简单方便：设施全套出厂，大小小，直接与管道进水口和出水口连署即可，动工周期短。

7、管理便捷：设施全半自动运行，设施具备转载、短路、过流、缺水、半自动复位。

产品特点

1、节省投资：节省投资50%左右，无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。

2、节能，运行成本低： 可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统供水设备相比节能效果更

佳。停电也可维持市政管网水压供水。

3、智能化程度高，操作简单，节省人力：该设备由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压

力进行调节，实行无人值守。并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。

4、环保卫生:设备全封闭运行，消除水源二次污染。

5、保护功能：具有的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进

行信号报警、自检、故障判断等。

6、占地少安装方便：整套设备只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。

7、延长设备的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵

电机的使用寿命。

核心技术

核心技术之一：全自动智能叠压调配技术：

全自动智能叠压调配技术除了具备真空抑制器和负压消除器的稳流，予压补偿作用外，还采用的工艺设计对管网水

进行增压调配，实现借用管网压力，实现真正意义上的三重增压叠压，达到节能降耗的目的，同时还具有信息处

理功能，将这些数据经实时收集和分析系统运算和处理，发送到相应执行单元。

核心技术之二：全自动智能欠压调配技术：

全自动智能欠压调配系统的作用是在自来水管网压力不足的情况下，可根据管网工况随时通过调配系统（包括压力，

水位反馈，流量，压力调节等运行状态）实现设备正常供水，满足管网压力不利点的用水要求。

核心技术之三：全封闭带压稳流补偿技术：

自然叠压是通过与大气接触来消除负压，而本系统是采用符合饮用水要求的全封闭部件，饮用水不与任何成分的气体

接触，严格保证饮用水的卫生安全。其本身是承压设备，保证任何情况下始终带压运行，从根本上了管网出现负

压的可能性。

技术指标

1、供水流量 0—1500 M3/H 扬程.

2、控制电机功率 0.75---1500KW.

3、供水户数 10—10000户.

4、压力控制范围 0.15—1.6MPa.

5、控制原理 正弦波PWM或空间矢量SVPWM.

6、运行方式 单 泵或多泵自动切换.

7、控制方式 可编程和PID控制.

8、过载能力 150% 60秒.

9、保护功能 软启动、对过压、缺相、变相、欠压、断路，瞬间停电，短路等均有自诊显示和保护功能.

设备优点

1.节能：设备系统能按用户用水所需设定工作压力，系统根据其设定压力自动调节水泵转速和水泵的运行台数，实现从零到大供水量的无级变速调节

，使系统始终工作在佳节能状态。实现“多用多供，少用少供，不用停机”。与传统供水设备相比节能效果更佳。

2.水压稳定：实时通过传感器检测出口压力，利用变频控制，保证出水压力恒定。

3.安装简便：设备成套出厂，体积小，直接与水箱出水口和建筑进水口连接即可，施工周期短。

4.全自动运行：系统操作简单，全自动运行，实现软启动软停止，对管网和电网不产生冲击，提高各部件和系统的使用寿命。

5.完善保护功能：如过流、过载、过热、过压、欠压、短路、缺相、缺水、堵转等保护；系统还具有自检、故障判断、故障记忆、故障显示、故障自

处理、自启备用泵、切除故障泵运行等功能
