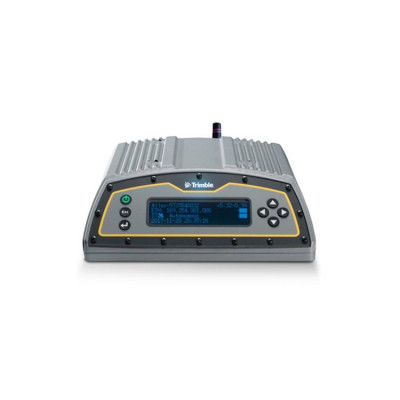

阿洛伊GNSS参考站接收机——改变世界的工作方式

GNSS的在这里

Trimble 阿洛伊 GNSS接收机采用新GNSS技术和全新的时尚设计，具有性能强、使用简单直观等特点。接收机配置灵活，无论要用GNSS进行大规模作业，还是要安装在某个地方，都能随时随地给你提供可靠数据。

现代化的GNSS跟踪技术

阿洛伊 GNSS接收机采用功能强大的Trimble 360接收机技术和Trimble Maxwell? 7双芯片组，支持所有已知的和计划中的GNSS星座（包括GPS Block IIIA和北斗三号），确保GNSS数据可靠。

智能设计，关键信息一目了然

配备有一定角度的四行显示器，可以在主屏幕上查看所有重要信息，例如卫星跟踪、位置解类型、数据记录、IP地址、Wi-Fi、固件信息和电池状态。现在可以轻松便捷地设置和验证状态信息。

即插即用

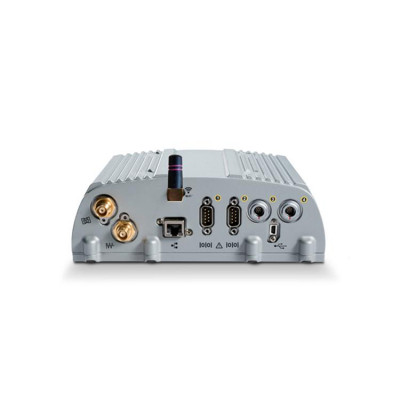

多个端口易于连接，不需要适配器，很容易连接多种外部传感器和天线。

需要时加电

阿洛伊接收机具备强大的接收功率，可以接收任何GNSS系统的信号。Trimble 阿洛伊GNSS接收机配备多个电源输入和双热插拔电池，支持Ethernet供电，还有先进的电源管理功能，特别适合用作GNSS基站。

可叠放设计

阿洛伊 GNSS接收机采用通用可叠放设计，轻便耐用的铝合金机壳通过了IP68认证。在需要部署多台接收机时，把它们叠放在一起即可。

全天候安全

由于采用了Trimble Sentry?技术，很容易配置通知功能，当位置、数据记录、配置、卫星跟踪、电源、通信和系统访问事件发生任何变化时，自动通知你。由于集成了先进的IP过滤和反等安全措施，Trimble Sentry技术可确保Trimble 阿洛伊 GNSS接收机连续运行。

机载TRIMBLE RTX

阿洛伊 GNSS接收机采用先进的TrimbleRTX?定位技术，可以快速确定实时网络坐标。Trimble RTX技术无论用作基站还是监视测量，都能始终实时锁定位置。

通信

Trimble 阿洛伊 GNSS接收机支持多种通信协议，包括Ethernet、Bluetooth?和Wi-Fi，很容易通过内置Web用户界面进行通信，也可以通过移动设备迷你Web用户界面进行通信。

数据存储

阿洛伊 GNSS接收机采用专用压缩格式，较小的空间可以存储更多数据。接收机内存可以存储12个独立高速数据记录时段，如果使用USB存储卡，可以采集和存储特定应用的数据。

数据访问

可以利用先进通信协议，通过用户界面或内置FTP服务器访问数据，也可以采用多种工业格式把数据推送到远程FTP网站或电子邮件帐号。

优点
? Trimble Maxwell 7双芯片组集成了功能强大的处理器，具备跟踪和处理能力
? 支持Ethernet和Wi-Fi通信，很容易访问、配置和传输数据。利用内置Web用户界面即时访问易于使用的配置工具
? 双热插拔内置充电电池使阿洛伊接收机既适用于内业，也适应于偏远地区和它们之间的任何地方
? 智能设计配备多个端口和可叠放外壳结构，使阿洛伊接收机很容易配置和部署
? 与Trimble Pivot Platform软件无缝集成，很容易实现实时网络作业
? 阿洛伊接收机设计符合IP68标准，适用于任何作业环境
? 阿洛伊参考站接收机的固件免费，很容易升级到新功能、增强性能和安全，可以在天宝官方网站上免费安装


技术规格

GNSS技术
? Trimble RTX全球改正
? 先进的Trimble Maxwell? 7 GNSS双芯片组有672个同步卫星跟踪和反信道
? Trimble EVEREST Plus?多路径信号抑制
? Trimble 360接收机技术
? 用于GNSS伪距观测的高精度多相关器
? 用于解决GNSS干扰的频谱分析仪
? Trimble Sentry具有反安全保护
? 非滤波、非平滑伪距观测数据噪声小，多路径误差小，时域相关性小，动态响应大
? 极低噪声GNSS载波相位观测1Hz带宽精度小于1mm
? 以dB-Hz为单位报告信噪比
? 经过实践检验的Trimble低高度角卫星跟踪技术
? 专属接收机自主完整性监测(RAIM)系统检测和拒绝降级信号提高定位质量

卫星跟踪
? GPS：L1C、L1 C/A、L2E (L2P)、L2C、L5
? GLONASS：L1 C/A2和未加密P码、L2 C/A和未加密P码、L3 CDMA
? Galileo：E1、E5A、E5B和E5AltBOC、E6
? 北斗：B1I、B1C、B2I、B2a、B2b、B3I
? QZSS：L1 C/A、L1C、L1S、L2C、L5、LEX/L63
? IRNSS：L5、S-Band
? SBAS：L1 C/A (EGNOS/MSAS GAGAN/SDCM)、L1 C/A和L5 (WAAS)
? L波段：Trimble RTX?

输入/输出格式
? 改正格式：
– CMR、CMR+、CMRx、GAGAN、RTX、RTCM 2.x、RTCM 3.x
? 观测数据：
– RT17、RT27、BINEX、RTCM 3.x
? 位置/状态I/O：
– NMEA-0183 v2.30、GSOF
? 高100Hz输出
? 10MHz外部频率输入
– 额度输入电平为0至+13dBm
– 大输入电平为+17dBm，±35VDC
– 输入阻抗50欧姆@10MHz；DC阻塞
? 1PPS输出
? 事件输入
? 倾斜传感器支持

定位性能

差分定位
编码差分GNSS定位4
水平. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.25m + 1ppm RMS
垂直. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.50m + 1ppm RMS
SBAS差分定位精度5
水平. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.50m RMS
垂直. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.85m RMS

静态GNSS测量4
高精度静态
水平. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3mm + 0.3ppm RMS
垂直. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.5mm + 0.4ppm RMS
静态和快速静态
水平. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3mm + 0.5ppm RMS
垂直. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5mm + 0.5ppm RMS

实时动态测量4
单基线小于30km
水平. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8mm + 1ppm RMS
垂直. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15mm + 1ppm RMS
联网RTK6
水平. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8mm + 0.5ppm RMS
垂直. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15mm + 0.5ppm RMS
初始化. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .典型时间小于10秒
初始化可靠性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 典型大于99.9%

通信
? 串行端口：
– 两个9芯公端口
– 两个7芯Lemo端口
? USB：一个Mini-B USB 5芯/RDNIS（设备和主机模式）
? Ethernet：一个RJ45（全双工，自动协商100base-T）
– HTTP、HTTPS、TCP/IP、UDP、FTP、NTRIP Caster、NTRIP Server、
NTRIP Client
– 支持Proxy Server、Routing table、NTP Server、NTP Client
– 电子邮件通知和文件推送
– DNS客户端支持
? Wi-Fi：802.11 b/g、接入点和客户端模式、WPA/WPA2/WEP64/WEP128加密
? Bluetooth7：集成2.4GHz Bluetooth；支持三个同时连接

数据记录
存储容量：
机载内存(日志). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 高24GB8
外部存储9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .大于1TB
大数据记录速率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100Hz
大组合数据记录速率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .188Hz
文件持续时间. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1分钟连续
存储时段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12个并行独立时段，带专用内存池
文件格式. . . . . . . . . . . . T02、T04、BINEX、RINEX v2.x/3.0x、Google Earth KML/KMZ
文件命名常规. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 多种
数据检索和传输. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HTTP、FTP Server、USB
事件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .可定义事件文件保护

物理规格
阿洛伊接收机尺寸(长x宽x高) . . . . . . . . . . . . . . . . . . . . . . . . . . 20.98cm x 21.36cm x 7.62cm
阿洛伊接收机尺寸 带支架(长x宽x高). . . . . . . . . . . . . . . . . . . . 26.77cm x 21.36cm x 8.3cm
重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.34kg

环境
工作温度10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-40oC至+65oC
贮存温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40oC至+80oC

抗冲击
工作时. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40g/MIL-STD-810G Table 5.16.6-VII
不工作时. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75g/MIL-STD-810G Table 5.16.6-VII，
可承受从1米高工作台跌落
防震
工作时. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MIL-STD-810G Fig. 5.14.6C-1 Category 4
防护等级. . . . . . . . 根据IEC-60529进行IP68防水/防尘认证（浸入水下1米深度1小时）

用户界面
? 面板显示器
– 4行x32字符可翻转OLED显示器
– 7按钮输入配置
– 可调节LED背光
? 面板和Web用户界面支持多种语言：汉语、荷兰语、英语、芬兰语、法语、德语、意
大利语、日语、挪威语、波兰语、葡萄牙语、俄语、西班牙语、瑞典语
? Web用户界面：允许通过HTTPS/HTTP进行远程配置、数据检索和固件更新

天线支持
额定输出电压. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5VDC
大输出电流. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150mA
大电缆衰减. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12dB
建议使用. . . . . . . . . . . . .Trimble Zephyr 3 Geodetic天线、Trimble GNSS-Ti v2扼流圈天线

安全
? HTTP登录
? HTTPS/SSL
? 编程接口验证
? NTRIP
? IP过滤

电气
? Ethernet供电(PoE) 802.3af（1类）、802.at（2类）
? 2个Lemo端口9.5-28VDC输入
– 用户可配置加电电压
– 用户可配置断电电压
? 串行端口#2用户可配置12VDC电源输出
? 集成双热插拔智能电池(7.4V，7800mA-hr锂电池)，连续供电长达15小时
? 外部/内置电源无缝切换
? 可配置电池充电**小输入电压
? 集成电池充电电路
? 功耗3.8W或更高，取决于用户设置

标准认证
? 中国RoHS
