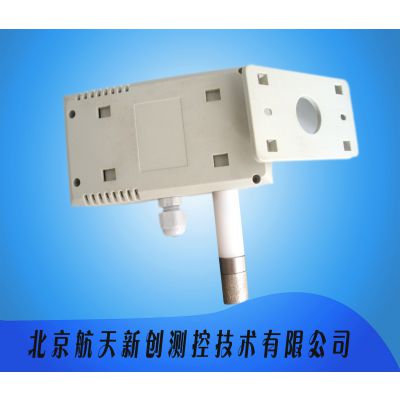

壁挂智能液晶温湿度传感器

  非常感谢您购买、使用我公司HTXC-BHT-04系列产品。本说明书详细介绍了本产品的使用方法及注意事项,请您在使用本产品前仔细阅读本说明书。产品在出厂前已经过严格的质检,收到产品后请您仔细核实产品的型号、产品的完好性、产品使用说明书、检验合格证等附件是否***。如对产品有不详之处请联系我公司技术部或当地经销商。

一、概述

传感器、变送一体化设计为壁挂式安装温湿度传感器,适用于暖通级 室内环境的温湿度测量。本品采用科学、合理的线性化电路设计，采用美国进口的湿敏元件，精度高，***。是通讯机房、办公室、暖通空调、仓库、楼宇自控、医院、博物馆、档案馆等场地的理想的产品,已获得众多客户的认可。

二、特点

       ●  外观***、美观

       ●  价格低廉、物超所值

       ●  ***、使用寿命长

       ●  不锈钢探头、***

       ●  安装简单、经济适用

三、技术参数

       供电电源：  AC/DC 24V (18V--24V)

       输出信号：  1、4-20mA （三线制）

                       2、0-5v 0-10v

                       3、开关量输出

                      4、 RS485

       量    程：  湿度   0%RH--***RH

                     温度   -20℃-60℃（根据要求可任意设定温度量程）

       精    度：  温度  ±0.5℃  ( 25℃下 )

                   湿度  ±3%RH （ 5%RH-95%RH,25℃下 ）

       稳 定 性：  湿度 ≤1%RH/y

                   温度 ≤0.2℃/y

       响应时间:   ≤2s (1m/s风速)

      负载能力：  电流输出型 ≤500Ω

      安装方式：  壁挂式 (孔挂或螺丝固定墙面)

      壳    体：  ABS米黄色125*65*40mm (不含探头长度)

四、接线说明

     红色线：电源DC24V       黑色线：GND

     黄色线：温度信号(电流)   蓝色线：湿度信号(电流)

    注: 任何错误的接线均有可能对传感器本身造成不可逆的损坏!

五、注意事项

1、使用前请认真阅读本说明书,确保接线正确。

2、避免在易于传热且会直接造成与待测区域产生温差的地带安装,否则会造成温湿度测量的不准确。

3、本传感器只可在-20℃─60℃环境下使用。

4、本传感器不适合在长期结露和严重化学污染环境下使用。

5、产品不使用时，应置于干燥环境下保存。

六、故障分析与排除

    1、温湿度模拟量输出时,如变送器输出为0,或输出不正确,请检查接线是否接错或松动。

    2、如果显示的误差特别大,请检查量程是否设置正确。

   3、如不是上述原因,请于厂家联系。

                    ---------北京航天新创感谢您的支持！
